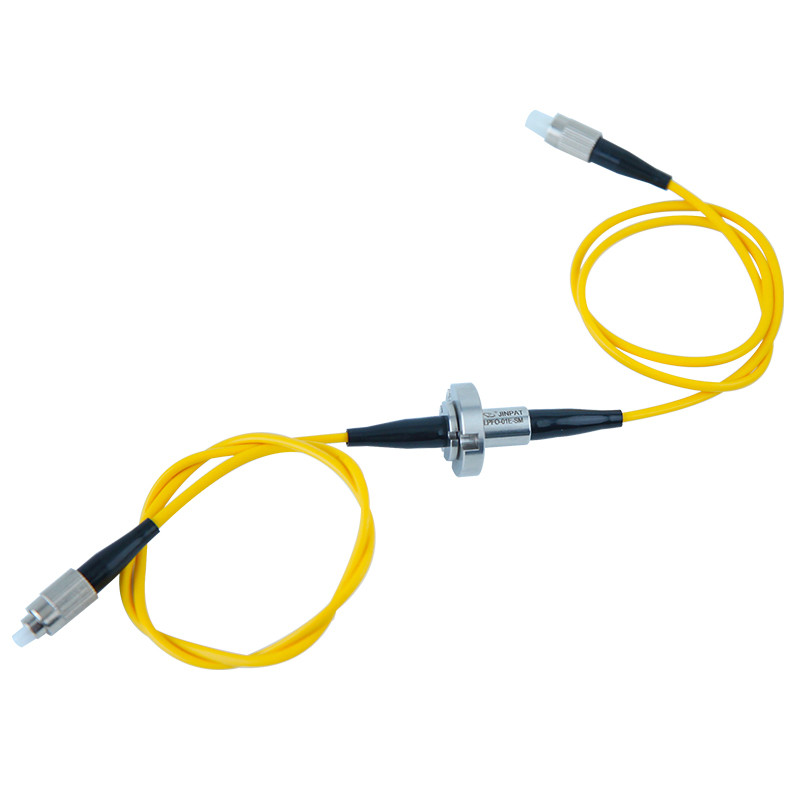

Kompaktes hybrides Beleg-Ring Fiber Optic Rotary Joint-Video-Überwachungs-Übertragen
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xNennspannung | 240 VAC/DC | Gesamtstromkreise | 1 Stromkreis-Faser |
---|---|---|---|
Faser-Arten | SM/MM | Aktuelles Rating | 2A/ Stromkreis |
Dielektrische Festigkeit | 500VAC@60Hz | Isolierwiderstand | 1000MΩ@500VDC |
Anwendung | Robotik-Fahrzeuge | Anschlussleitungsgröße | Silber AWG28 überzog /300mm |
Markieren | Optisches Drehgelenk,Faseroptikschleifring,Kompaktes hybrides Drehgelenk |
Glasfaser-Rotationsgelenk Kompakter Hybrid-Slip-Ring Videoüberwachung Übertragung von Leistung und Hochgeschwindigkeitsdaten
Beschreibung
Hybrid Rotary Joint würde für die anspruchsvollsten Anforderungen konzipiert und für diese robuste Umgebung und hervorragende optische Leistung getestet werden.
Alle Materialien und Komponenten wurden ausgewählt, um die höchste Zuverlässigkeit unter extremen Bedingungen, einschließlich Stoß und Vibrationen, Arbeitstemperatur, Arbeitsfeuchtigkeit und Staub, zu gewährleisten.
Das Design des LPF0 hat sich sowohl in industriellen als auch in militärischen Anwendungen bewährt.
Der Hybrid Rotary Joint ist in Einzel- und Mehrkanalvarianten erhältlich. hat verschiedene Vorteile im Vergleich zum herkömmlichen Schiebering. Bis zu einem gewissen Grad kein Leck, lange Übertragungsstrecke, geringe Größe, leichtes Gewicht.
If more than two fibers are in a system at present multiplexing solutions are available to combine multiple channels onto one or two fiber to allow the use of a one or two channels suitable for a harsh situation.
Eigenschaften
- für raue Umgebungen gebaut
- Hohe Rückgabeverluste und geringer Überschall
- Kompakte Größe und Verpackung
- Hohe Übertragungsraten und geringer Widerstand
- Vielfalt der Konfigurationsmöglichkeiten
- Benutzerdefinierte Designs verfügbar
Option
- Arbeiten in einer Schocklage
- Überschreiten von 100 km Glasfaserdatenanschluss
- Integrierter Strom- und Signalkanal
- Einkanalgestaltung und Muti-Kanalgestaltung
- Einzel- oder Multimode- und Einzel- oder Mehrkanalfunk
Spezifikation | |
Wellenlänge | 1550 nm |
Modus | Einzelmodus |
Schaltkreis | Einzelkanal |
Arbeitsgeschwindigkeit | > 100 U/min |
Einsetzungsverlust | < 2 dB |
Rückkehrverlust | > 54 dB |
Schubkraft | 12N |
Typ des Steckers | FC |
Betriebstemperatur | 0 ~ 50 °C |
Speichertemperatur | 0~80°C |
Wenn Sie mehr Details über JINPAT Slip Rings wissen möchten, wenden Sie sich bitte an JINPAT, unsere Vertriebsingenieure werden Ihnen Empfehlung oder Anpassung zur Verfügung stellen
Abmessung
Anwendungsbild
