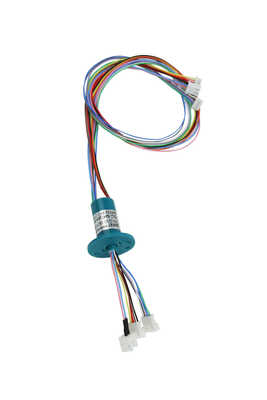

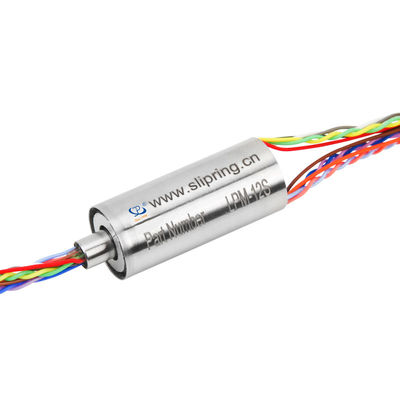

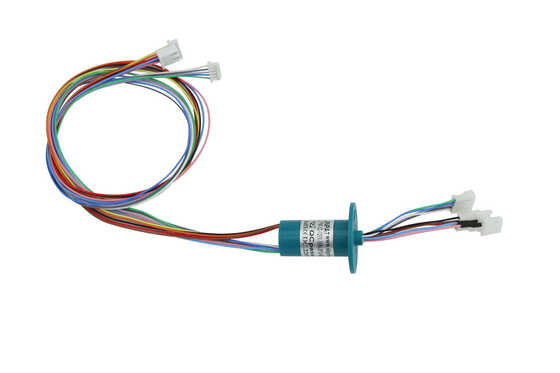

Compact 12 Circuit Capsule Slip Ring für LVDS-Signale mit Goldkontakt
Produktdetails
| Nennspannung | 7VAC/DC | Spannungsfestigkeit | Über 500V@50Hz hinaus |
|---|---|---|---|
| Isolierung | 100MΩ@100VDC | Elektrisches Geräusch | Minute 1mΩ |
| Vorteil | Kompaktes Paket. | Anwendung | Robotik, Dreh-Sensoren |
| Aktuelle Bewertung | 6 circuits@ LVDS Signale; 4 circuits@ 2A; circuits@ 2 andere Signale | ||
| Hervorheben | kompakter Schleifring,Minischleifring,Minischleifring 7VAC |
||
Produkt-Beschreibung
LVDS-Signalen aus dem Kapselrutschring 12
Kompakter 3D-Scanner-Ring zur Übertragung von LVDS-Signalen
Diese Präzisionsrutschringeinheit ist für elektromechanische Systeme ausgelegt, die eine kontinuierliche, ungehinderte Drehung bei der Übertragung von Leistung und Daten von stationären zu rotierenden Strukturen erfordern.Das JINPAT LPM-12S Modell stellt eine fortschrittliche Signalübertragungstechnologie in einem kompakten Formfaktor dar.
Wesentliche Merkmale
- Überträgt LVDS-Signale über 6 spezielle Schaltkreise
- 4 Schaltkreise für die Übertragung von 2A-Strom
- 2 zusätzliche Schaltkreise für andere Signaltypen
- Spezielles Gehäuse aus Edelmetall für leichte Haltbarkeit
- Gold-zu-Gold-Kontakte für eine verlängerte Lebensdauer von 100 Millionen Drehungen
- Kompakte Abmessungen: Durchmesser 12,8 mm * Länge 30 mm
- Anforderungen an eine geringe Betriebsspannung von 7 V Wechselstrom/Gleichstrom
Technische Spezifikation
| Betriebsgeschwindigkeit | 0 bis 300 U/min |
| Anzahl der Schaltungen | 12 Gesamtkreise |
| Nennspannung | 7V Wechselstrom |
| Aktuelles Rating | 6 Schaltkreise für LVDS-Signale; 4 Schaltkreise @ 2A; 2 Schaltkreise für andere Signale |
| Temperaturbereich | 0°C bis +65°C |
| Kontaktmaterial | Von Gold zu Gold |
| Größe der Blei | 28# Silberplattiertes Kupfer |
| Schleuderaumlänge | Standard 250 mm (9.843 Zoll) |
| Dielektrische Festigkeit | ≥ 500 VAC @ 50 Hz zwischen den einzelnen Schaltkreisen |
| Widerstand gegen Isolierung | 100 MΩ @ 500 VDC |
| Elektrische Geräusche | 1mΩ Min. |
Anwendungsbeispiel
