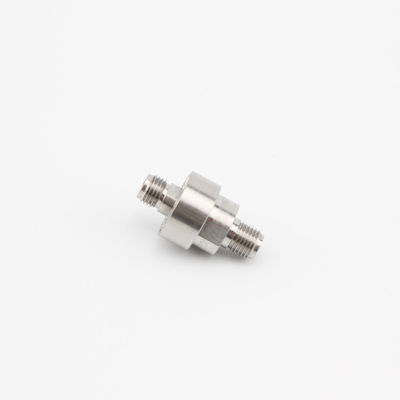

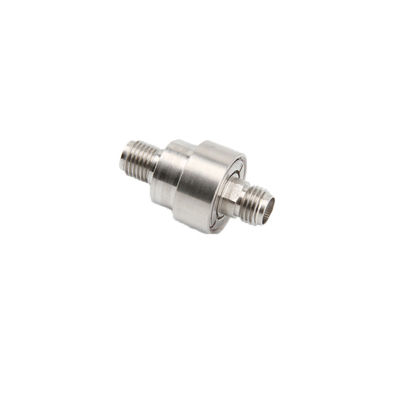

1-Kanal HF-Drehdurchführung mit 1500 W Spitzenleistung und 18 GHz Frequenzbereich
Produktdetails
| Kanalnummer | 1 | Frequenzbereich | DC zu 18GHz |
|---|---|---|---|
| Höchstleistung, maximal | 1500W | ||
| Hervorheben | drehender Schleifring,Miniatur durch gebohrten Schleifring,1 Kanal HF-Drehschleifring |
||
Produkt-Beschreibung
1-Kanal HF-Drehschleifring 1500W 18 GHz
HF-Drehschleifring Beschreibung
HF-Drehverbinder sind für kontinuierlich rotierende Geräte konzipiert und übertragen Hochfrequenz- und Hochgeschwindigkeits-Signale von stationären zu rotierenden Komponenten. Diese Schleifringe zeichnen sich durch eine kompakte Struktur für eine einfache Integration in verschiedene Geräte aus, mit zuverlässiger Leistung und hervorragender Abschirmwirkung.
HF-Koaxialsteckverbinder bieten zusätzliche Signalverarbeitungsfunktionen, einschließlich Filterung, Phasenmodulation, Frequenzmischung, Dämpfung und Detektion. Mit niedrigem VSWR und minimalem Signalverlust erfüllen diese Komponenten die anspruchsvollen Anforderungen von Waffensystemen und Präzisionsmessgeräten.
Technische Daten
| Kanal | 1 |
| Frequenzbereich | DC bis 18 GHz |
| VSWR, max | 1,20@ 0 bis 6 GHz; 1,25@ 6 bis 12 GHz; 1,35@ 12 bis 18 GHz |
| VSWR-Variation | 0,03 |
| Einfügedämpfung | 0,25 dB@ 0 bis 6 GHz; 0,35 dB@6 bis 12 GHz; 0,50 dB @12 bis 18 GHz |
| Einfügedämpfungs-Variation | 0,04 dB |
| Phase, max | 1° |
| Spitzenleistung, max | 1500W |
| Durchschnittsleistung, max | 200W@1 GHz; 30W@18GHz |
| Arbeitsgeschwindigkeit, max | 100 U/min |
| Steckertyp | SMA Buchse (50Ω) |
| Kontaktmaterial | Berylliumkupfer |
| Steckverbinder Material | Edelstahl |
| Axiale Belastung der Stirnfläche, max | ±2N |
| Radiale Belastung der Stirnfläche, max | ±2N |
| Anlaufdrehmoment | 0,5 Ncm, max |
| Arbeitsdrehmoment | 1 Ncm, max |
| Gewicht | 10g |
| Arbeitstemperatur | -40~+70℃ |
| Feuchtigkeit | 85% |
| Schutzart | IP40 |
| Lebensdauer | 0,5 Millionen Umdrehungen |
Umrisszeichnung
Umrisszeichnung - LPHF-01A

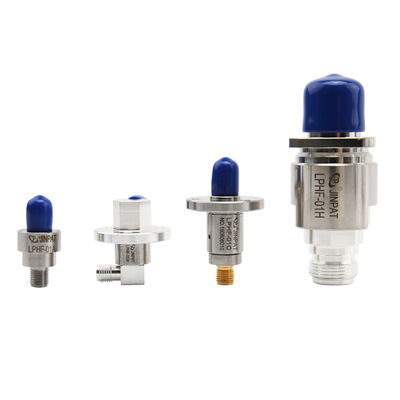

Produktdarstellung
Produktdarstellung - LPHF-01A
