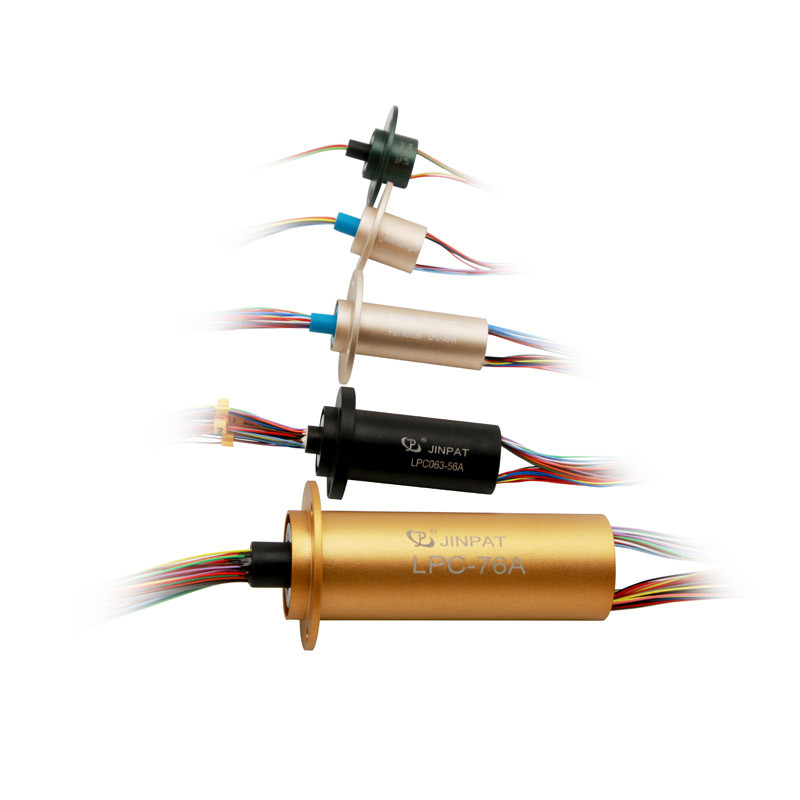

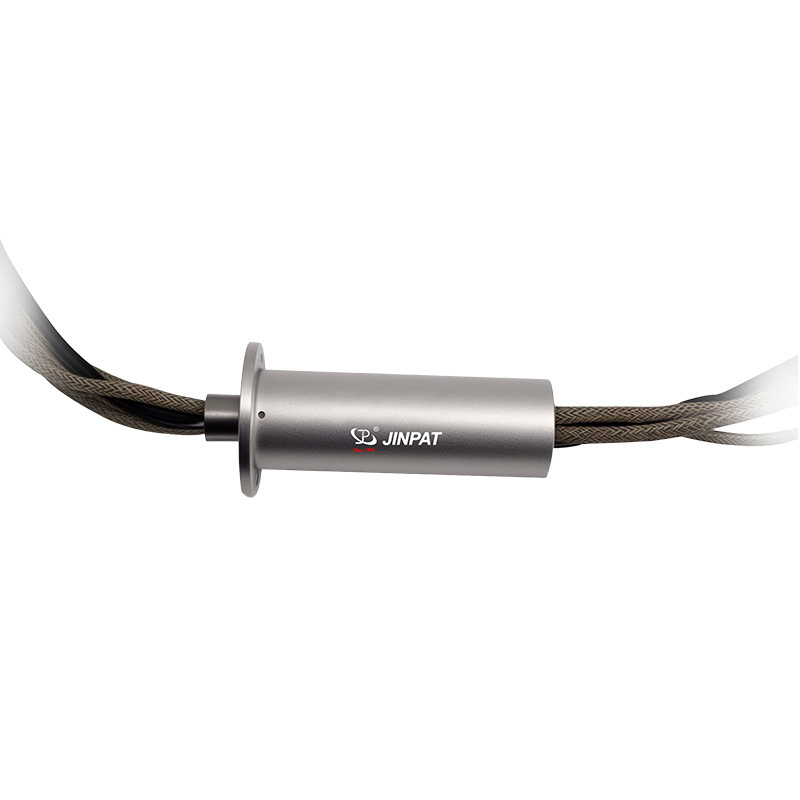

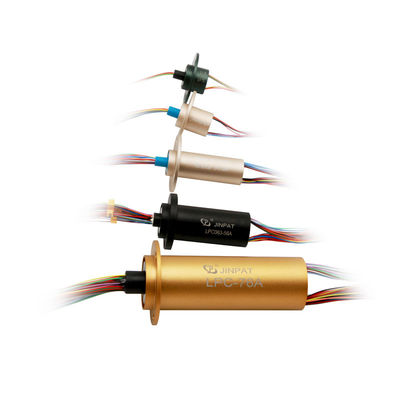

30-Leiter Kapsel-Schleifring 2A Goldkontakte 300 U/min
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Betriebsgeschwindigkeit | 0 bis 300 Umdrehungen pro Minute | Total Circuits | 30 |
|---|---|---|---|
| Aktuelle Bewertung | 2 Ampere pro Stromkreis | Kontaktmaterial | Gold zum Gold |
| Bleilänge | Standard 250 Millimeter (9.843inch) | Elektrisches Geräusch | 1mΩMin |
| Anwendung | medizinische Ausrüstung. | Insulation Resistance | 100 MΩ @ 500 VDC |
| Hervorheben | Cctv-Ausrüstungs-Kapsel-Schleifring,Kapsel-Schleifring FCC RoHS,Elektrischer Schleifring IP40 |
||
Produkt-Beschreibung
Hochgeschwindigkeitskapsel -Schlupfring IP40 Niedriges elektrisches Geräusch für CCTV -Geräte
Produktspezifikationen
| Attribut | Wert |
|---|---|
| Betriebsgeschwindigkeit | 0-300 U / min |
| Gesamtschaltungen | 30 |
| Aktuelle Bewertung | 2 Ampere pro Stromkreis |
| Kontaktmaterial | Gold bis Gold |
| Bleilänge | Standard 250 mm (9,843 Zoll) |
| Elektrisches Geräusch | 1mΩmin |
| Anwendung | Medizinische Ausrüstung |
| Isolationsresistenz | 100 MΩ @ 500 VDC |
Produktbeschreibung
LPC-30T-Kapsel-Schlupfringist für elektromechanische Systeme ausgelegt, die eine kontinuierliche Drehung erfordern und gleichzeitig Strom oder Daten zwischen stationären und rotierenden Strukturen übertragen werden. Diese Schlupfringe, die auch als rotierende elektrische Schnittstellen oder elektrische Rotationsverbindungen bezeichnet werden, verbessern die Systemfähigkeit und vereinfachen gleichzeitig die Ausführung und verhindern Schäden während der Drehung.
Schlüsselvorteile
- Niedriges Drehmoment minimiert das System Drehmomentbudget
- Kompaktes Design für platzbeschränkte Anwendungen
- Reibungsloser, zuverlässiger Betrieb
- Niedrige elektrische Geräusche für empfindliche Geräte
- Schnellversendung für dringende Anforderungen verfügbar
- 360 ° kontinuierliche Rotationsfähigkeit
- Übertragungskapazität mit hoher Bandbreite
Technische Spezifikationen
| Elektronisch & elektrisch | Mechanisch | ||
|---|---|---|---|
| Schaltungen | Insgesamt 30 CKT | Arbeitsgeschwindigkeit | 0 ~ 300 U / min |
| Detail | 30x2a | Innendurchmesser | ∅6.4 ~ ∅1.5 |
| Bewertungsspannung | 0 ~ 240 V AC/DC | Kontaktmaterial | Gold bis Gold |
| Dielektrische Stärke | ≥500vac@50 Hz (P) ≥ 100 VAC@50Hz (s) | Wohnmaterial | Aluminiumlegierung |
| Isolationsresistenz | ≥100 mΩ@500VDC (P) ≥ 10mΩ@100VDC (s) | Bleidrahtlänge | Stator: 250 ± 5 mm Rotor: 250 ± 5 mm |
| Umfeld | Anmerkungen | ||
| Arbeitstemperatur | -20 ° C ~+60 ° C. | Anwendung | / |
| Arbeitsfeuchtigkeit | ≤ 60%relat | Andere | / |
| IP | IP40 | Hinweis: "P" steht für Power, "S" steht für Signal. | |
Anwendungsbeispiel
Kundenfallstudien
Über Jinpat
Mit 30 Jahren Erfahrung in der Slip -Ring -Herstellung arbeitet Jinpat aus einer 7.000 Quadratmeter großen Einrichtung mit einem professionellen Forschungs- und Entwicklungsteam, fortschrittlichen Produktionsausrüstungen und 300 qualifizierten Mitarbeitern. Unsere Slip -Ringe werden als führende Marken in Europa und Nordamerika anerkannt.
Unsere erweiterten technischen Geräte- und Präzisionstestinstrumente ermöglichen es uns, verschiedene Kundenanforderungen mit dauerhaften, zuverlässigen Produkten über verschiedene Spezifikationen hinweg zu erfüllen.
Häufig gestellte Fragen
Was ist ein Schlupfring und wie funktioniert es?
Ein Schlupfring ist ein elektromechanisches Gerät, das die Übertragung von Strom, elektrischen Signalen oder Daten von einer stationären Struktur auf eine rotierende Komponente ermöglicht. Es besteht aus leitenden Ringen und Bürsten, die eine kontinuierliche Drehung von 360 ° ohne Verwicklungsdrähte ermöglichen. Essentiell für Systeme, die unbegrenzte Drehungen erfordern und gleichzeitig die elektrische Verbindung beibehalten, z. B. Radarsysteme, rotierende Plattformen und Roboterarme.
Wie kann ich den richtigen Schlupfring für meine Anwendung auswählen?
Zu den wichtigsten Auswahlfaktoren gehören:
- Anzahl und Art von Schaltungen (Leistung, Signal, Daten, Glasfaser, RF)
- Strom- und Spannungsbewertungen
- Rotationsgeschwindigkeit und betriebliche Lebensdauer
- Installationsanforderungen (Durchlebende, Kapsel, flanschmontiert)
- Umgebungsbedingungen (Temperatur, Luftfeuchtigkeit, IP -Bewertung)
Bieten Sie Elektro -Schlupfring- und Flüssigkeitsdrehvereinigungskombinationsanordnungen an?
Ja. Jinpat bietet integrierte Lösungen, die elektrische Schlupfringe mit pneumatischen oder hydraulischen Rotationsgewerkschaften in einzelnen Ansammlungen zur gleichzeitigen Übertragung von Strom, Signalen, Flüssigkeiten und Gasen kombinieren. Wir bieten auch Glasfaser-Rotationsverbindungen (FORJS) für Hochgeschwindigkeitsdatenübertragung und Hochfrequenz-Rotationsverbindungen (HFRJS) für RF/Microwave-Signalübertragung an, die als Standardmodelle oder vollständig angepasste Lösungen verfügbar sind.
Welche Branchen verwenden normalerweise Jinpat -Slip -Ringe?
Unsere Produkte dienen verschiedenen Branchen, darunter:
- Luft- und Raumfahrt & Verteidigung (Radarsysteme, Antennen, Targeting)
- Medizinische Ausrüstung (CT -Scanner, chirurgische Roboter)
- Windenergie (Tonhöhensteuerungssysteme)
- Automatisierung & Robotik (rotierende Plattformen, Roboterarme)
- Marine & Engineering (Krane, Bagger, Ölplattformen)
- Rundfunk & Überwachung (Pan-Tilt-Kameras, Gimbals)
Was ist die typische Lebensdauer eines Schlupfrings?
Die Lebensdauer reicht von mehreren Millionen bis 200 Millionen Rotationen, abhängig von:
- Rotationsgeschwindigkeit und Arbeitszyklus
- Elektrische Last und Signalart
- Arbeitsumgebung (Staub, Feuchtigkeit, Vibration)
- Materialqualität und Bürstenkontaktdesign
