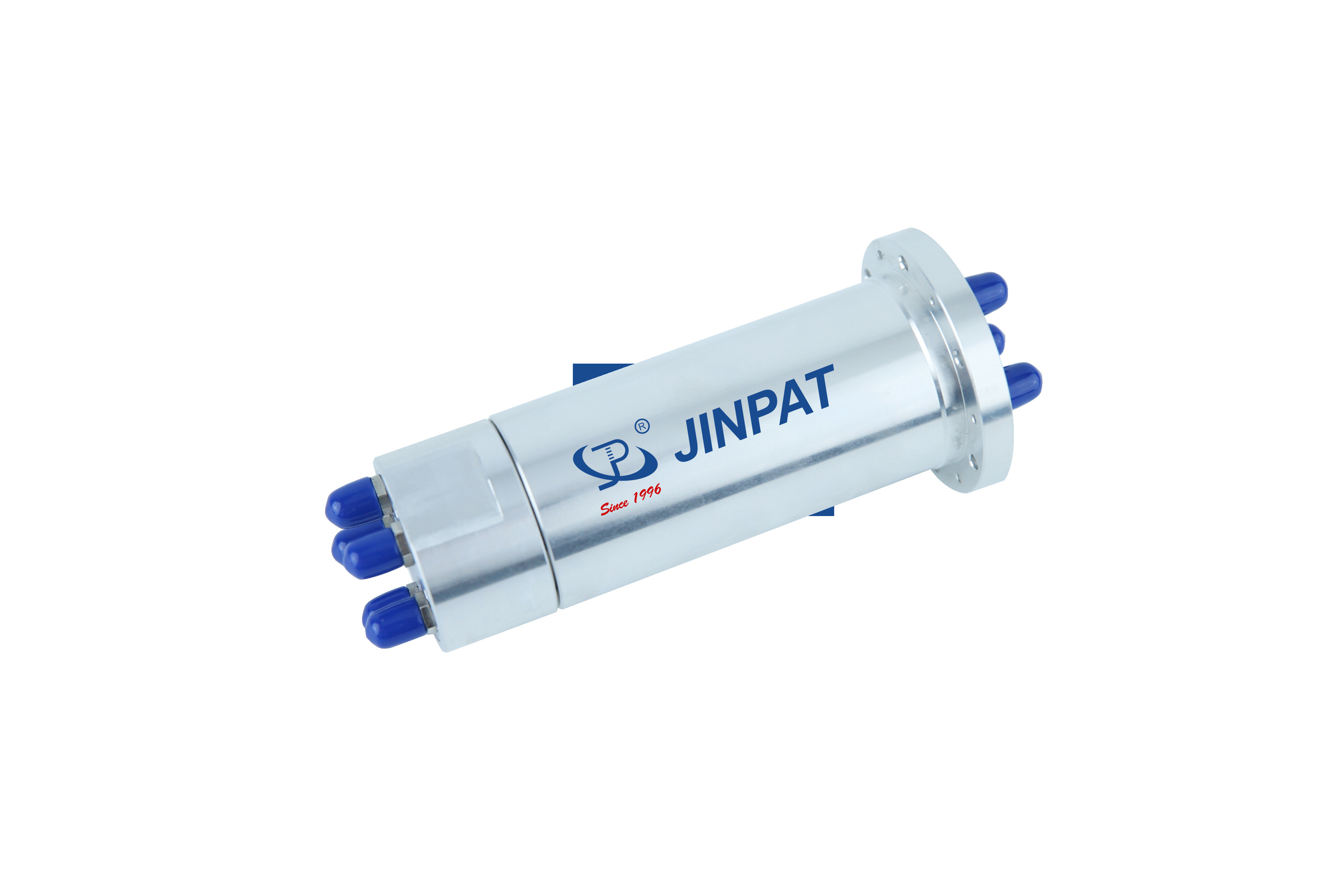

5-Kanal Hochfrequenz-Schleifring 5,25 GHz IP40 30 U/min

  • 5-Channel High-Frequency Slip Ring 5.25GHz IP40 30rpm
Herkunftsort China
Markenname JINPAT
Zertifizierung ISO9001.ISO14000.CE.UL.FCC.RoHS
Modellnummer LPFO-05D
Min Bestellmenge 1 Stück
Preis negotiable
Verpackung Informationen Standard/Auf Anfrage
Lieferzeit 2 Wochen AR
Zahlungsbedingungen TT/CC/Paypal
Versorgungsmaterial-Fähigkeit 500 Stück / Woche

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Spezifikationen Kanal CH1-CH5 Lebenszeit, Min. 5 Million Umdrehungen
Körpermaterial Aluminiumlegierung Oberflächenabschluss Leitfähige Oxidation
IP-Schutzniveau IP40 IP-Schutzart IP40
Drehmoment 0.1 nm Isolierung 55 dB
Hervorheben

Hochfrequenzschleifring IP40

,

30 Rpm Hochfrequenzrutschring
Produkt-Beschreibung
5-Kanal Hochfrequenz-Drehdurchführung IP40 30 U/min 5,25 GHz
Produktübersicht

Der LPHF-05D ist ein kompakter, hochleistungsfähiger HF-Drehverbinder von JINPAT, der für Anwendungen entwickelt wurde, die eine stabile Hochfrequenz-Signalübertragung in dynamischen Umgebungen erfordern. Mit Unterstützung für bis zu 5,25 GHz über 5 unabhängige Kanäle gewährleistet er eine effiziente Daten- und Energieübertragung in platzbeschränkten Systemen mit hoher Zuverlässigkeit.

Wichtige Attribute
Attribut Wert
Spezifikationen Kanal CH1-CH5
Lebensdauer, Min. 5 Millionen Umdrehungen
Gehäusematerial Aluminiumlegierung
Oberflächenbeschaffenheit des Gehäuses Leitfähige Oxidation
IP-Schutzart IP40
Drehmoment 0,1 Nm
Isolation 55dB
5-Kanal Hochfrequenz-Schleifring 5,25 GHz IP40 30 U/min 0
Produktmerkmale
  • Hochfrequenzunterstützung: Unterstützt die HF-Signalübertragung bis zu 5,25 GHz, ideal für Echtzeitüberwachung und Hochgeschwindigkeits-Datenaustausch.
  • EMI/RFI-Schutz: Fortschrittliche Abschirmung und Filterung gewährleisten eine stabile Leistung in störungsanfälligen Umgebungen.
  • Mehrkanal-Design: 5 Kanäle für die gleichzeitige Übertragung von HF-Signalen und Strom, wodurch die Systemintegration optimiert wird.
  • Langlebige Konstruktion: Präzisionsgefertigt mit hochfesten Legierungen für langfristige Zuverlässigkeit bei kontinuierlicher Rotation.
  • Schnelle Anpassung: Unterstützt 12 Steckertypen (SMA, N, BNC usw.) mit schnellen, maßgeschneiderten Lösungen.
  • Hybride Integration: Kann mit elektrischen Drehdurchführungen für gemischte Signal- und Energieübertragungsanforderungen kombiniert werden.
Typische Anwendungen
  • Hochauflösende Videoüberwachungssysteme
  • Medizintechnische Geräte
  • Radarsysteme
  • Elektronische Gegenmaßnahmensysteme
  • Satellitenkommunikationssysteme
  • High-End-Robotik
  • Elektrooptischer Pod
Für integrierte Lösungen mit elektrischen Drehdurchführungen oder zusätzlichen Signalübertragungsanforderungen kontaktieren Sie uns bitte für eine maßgeschneiderte Lösung, die auf Ihre Bedürfnisse zugeschnitten ist.
5-Kanal Hochfrequenz-Schleifring 5,25 GHz IP40 30 U/min 1
Technische Daten
Kanal CH1 CH2 CH3 CH4 CH5 Anlaufdrehmoment 0,3 Nm
Schnittstellentyp SMA-F(50Ω) SMA-F(50Ω) SMA-F(50Ω) SMA-F(50Ω) SMA-F(50Ω) Drehmoment 0,1 Nm
Typ I I I I I Drehzahl, Max. 30 U/min
Frequenzbereich DC-5,25 GHz DC-5,25 GHz DC-5,25 GHz DC-5,25 GHz DC-5,25 GHz Lebensdauer, Min. 5 Millionen Umdrehungen
Spitzenleistung, Max. 200W 200W 200W 200W 200W Gehäusematerial Aluminiumlegierung
Durchschnittliche Leistung 10W 10W 10W 10W 10W Oberflächenbeschaffenheit des Gehäuses Leitfähige Oxidation
VSWR, Max. 2,0 2,0 2,0 2,0 2,5 Gewicht, ca. 0,5 kg
VSWR WOW 0,1 0,3 0,3 0,3 0,3 IP-Schutzart IP40
Einfügedämpfung, Max. 1,5 dB 1,5 dB 1,5 dB 1,5 dB 1,5 dB Betriebstemperatur -40~+65°C
Einfügedämpfung WOW 0,15 dB 0,3 dB 0,3 dB 0,3 dB 0,3 dB Lagertemperatur -50~+70°C
Isolation 55dB
