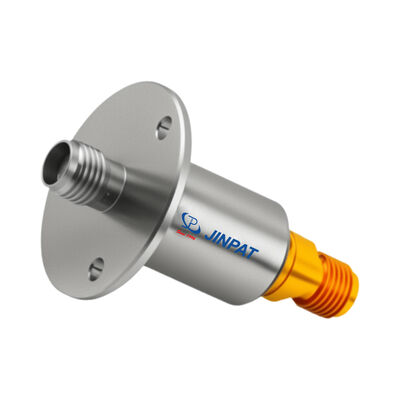

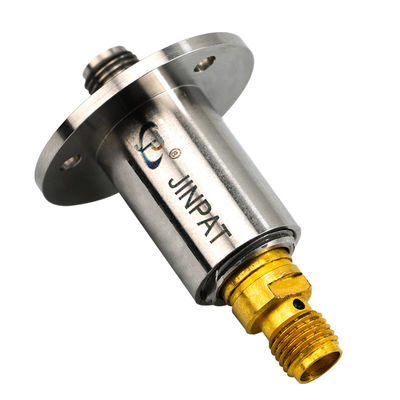

Einkanal-Schleifring-Drehgelenk mit DC bis 18 GHz Frequenzbereich und Edelstahlgehäuse
Produktdetails
| Frequenzbereich | DC zu 18 Gigahertz | Höchstleistung, maximal | W 1500 @ 1 Gigahertz |
|---|---|---|---|
| Phase wow (Grad maximal) | 1 ° | Einfügungsdämpfung, wow | 0,04 DB |
| IP-Schutzstufe | IP 60 pro en 60529 | Fallmaterial | Edelstahl |
| Materialkontakt | Beryllium Kupfer | Anwendung | Fahrzeug-Drehköpfe |
| Hervorheben | Schleifringdrehgelenk,Koaxiales Drehgelenk,Einfachkanal-Schleifring |
||
Produkt-Beschreibung
Einkanal-Rutschring/Rotationsgelenk DC bis 18 GHz
Leichtbau mit Beryllium Kupferkontakten
RF-Koaxialanschlüsse sind wesentliche Komponenten, die an Kabeln oder Instrumenten installiert werden, um elektrische Verbindungen in Übertragungsleitungen herzustellen oder zu unterbrechen.,Sie bieten eine wirtschaftliche und leicht verfügbare Lösung für kompakte Durchbohrkonfigurationen.
Ideale Anwendungsmöglichkeiten
- Videosystemen (CCTV-Überwachung)
- Robotik- und Automatisierungsgeräte
- Kabelspulen und Wickelsysteme
- Medizinische Diagnosegeräte
- Verpackungsmaschinen
Funkfrequenzspezifikationen
| Parameter | Spezifikation |
|---|---|
| Schnittstellentyp | SMA weiblich (50 Ohm) |
| Stil | Ich schreibe. |
| Frequenzbereich | Gleichstrom bis 18 GHz |
| Spitzenleistung, maximal | 1500 Watt @ 1 GHz |
| Durchschnittliche Leistung, maximale | 200 W @ 1 GHz 70 W @ 12 GHz 50 Watt @ 18 GHz |
| VSWR, maximal | 1.20 @ 0 bis 6 GHz 1.25 @ 6 bis 12 GHz 1.30 @ 12 bis 18 GHz |
| VSWR WOW | 0.03 |
| Einsetzungsverlust, maximal | 00,25 dB @ 0 bis 6 GHz 0.30 dB @ 6 bis 12 GHz 0.40 dB @ 12 bis 18 GHz |
| Einsetzungsverlust WOW | 00,04 dB |
| Phase WOW (größte Grade) | 1° |
Mechanische und Umweltvorgaben
| Parameter | Spezifikation |
|---|---|
| Höchstdrehgeschwindigkeit | 100 Umdrehungen pro Minute |
| Mindestlebenserwartung | 5 * 106 Umdrehungen |
| Startdrehmoment | Maximal 1 Ncm |
| Kontinuierliches Drehmoment | Maximal 1 Ncm |
| Maximale axiale Belastung der Schnittstelle | ± 5 N |
| Maximale Radiallast an der Schnittstelle | ± 5 N |
| Fallmaterial | Edelstahl |
| Kontaktmaterial | Beryllium Kupfer |
| Geschätztes Gewicht | 11.5 g |
| Markierung | Klebstoffetikett |
| Betriebstemperaturbereich | -40 bis +70°C |
| Speichertemperaturbereich | -50 bis +70°C |
| Höchstbetriebsfeuchtigkeit (nicht kondensierend) | 85% |
| Höchstbelastungsfeuchte | 95% |
| IP-Schutzniveau | IP 60 nach EN 60529 |
Produktdokumentation
Entwurf - Mechanische Spezifikationen
Anwendungsbeispiel - Implementierung in der realen Welt
