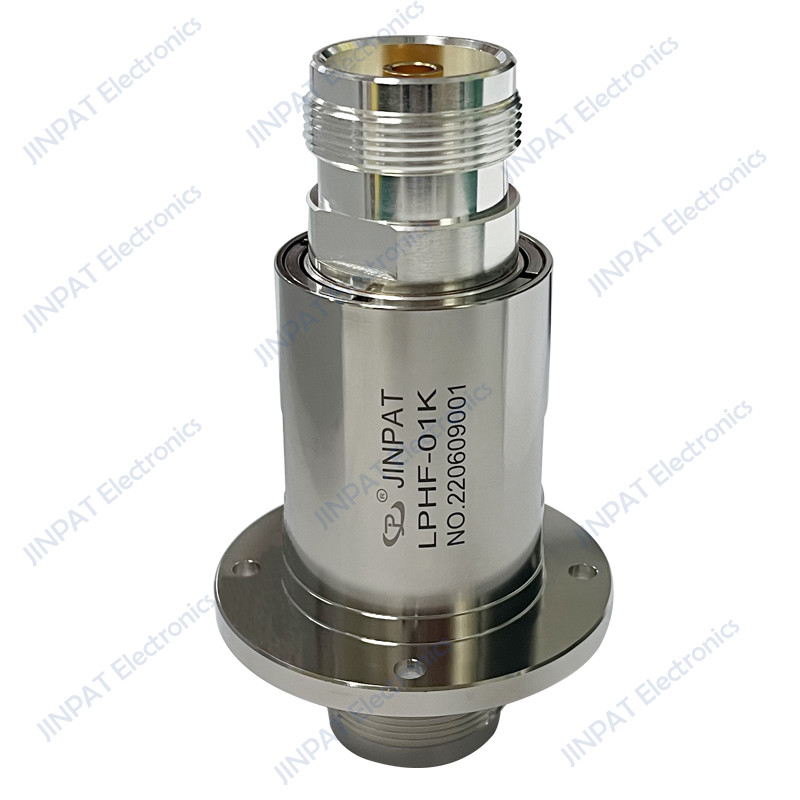

Optikdrehgelenk-ultra langes Leben der Faser-30MHz wartungsfrei
Produktdetails
| Drehende Geschwindigkeit, Maximum. | 100rpm | Frequenzbereich | DC-30MHz |
|---|---|---|---|
| VSWR, max | 1,2 | Zusätzlich | Integriertes Getriebe des Hochfrequenzsignal- und Energiesignals oder anderer Signale |
| Einfügungsdämpfung wow | 0.1dB | Einfügungsdämpfung, Maximum. | 0.5dB |
| Anlaufmoment | 30Ncm maximal | ||
| Hervorheben | Optikdrehgelenke der Faser-30MHz,Optikdrehgelenke der Faser-100rpm,optisches Drehgelenk 100rpm |
||
Produkt-Beschreibung
30MHz Glasfaser Drehverbindungen Ultra-Lange Lebensdauer Wartungsfrei
Zu den Hochfrequenz-Rotationsverbindungen gehören Koaxial-Rotationsverbindungen, Wellenleitungs-Rotationsverbindungen, Koaxial-Wellenleitungs-Rotationsverbindungen.Sie werden auch als Hochfrequenz-Slipringe und Radiofrequenz-Slipringe bezeichnet.Hochfrequente Drehverbindungen sind speziell für die Übertragung von seriellen, digitalen Signalen mit hoher Geschwindigkeit wie High-Definition-Signale, HF-Signale und Mikrowellensignale konzipiert.Die Slip-Ring-Serie unterstützt die Übertragung von Hochfrequenzsignalen über einen oder mehrere Kanäle.Es gibt auch hybride Lösungen, die die hybride Übertragung von Hochfrequenzsignalen mit Steuersignalen unterstützen,Kommunikationssignale, Leistungssignale und Fluidmedium.
| Spezifikationen | |||
| Schnittstelle Tpe | L36-F ((50Ω) | Achsbelastung der Schnittstelle, max. | ±8N |
| Frequenzbereich | DC-30MHz | Radialbelastung auf der Schnittstelle, Max. | ±8N |
| VSWR, Max. | 1.20 | Bod-Material | mit einer Breite von nicht mehr als 20 mm |
| VSWR WOW | 0.1 | Isoliermaterial | PTFE |
| Einsatzverlust, Max. | 0.5 dB | Markierung | Lasermarkierung |
| Einsetzungsverlust WOW | 0.1 dB | Gewicht, ca. | 20,7 kg |
| Spitzenleistung, Max. | 20 kW | IP-Schutzniveau | IP40 |
| Durchschnittliche Leistung, Max. | 15 kW | Betriebstemperatur | -45°C bis +80°C |
| Phase WOW, Max. | 3° | Speichertemperatur | -55°C bis +85°C |
| Drehgeschwindigkeit, Max. | 100 Rpm | Luftfeuchtigkeit (Operation) | 95% |
| Lebenszeit, Min. | 5 Millionen Revolutionen | Luftfeuchtigkeit (St.) | 95% |
| Startdrehmoment | 30Ncm Max | Kontinuierliches Drehmoment | 30Ncm Max |
