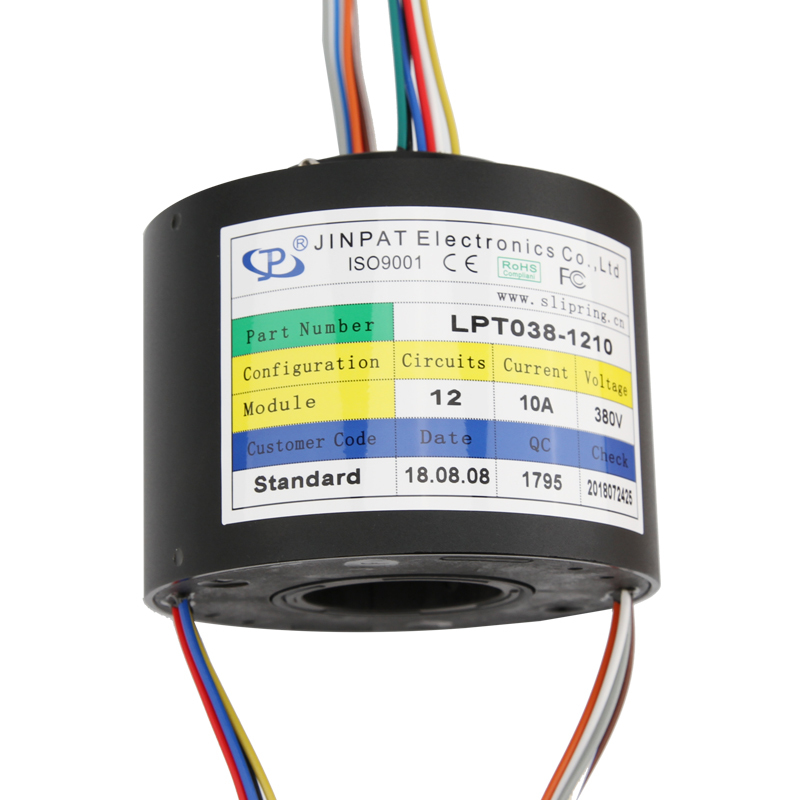

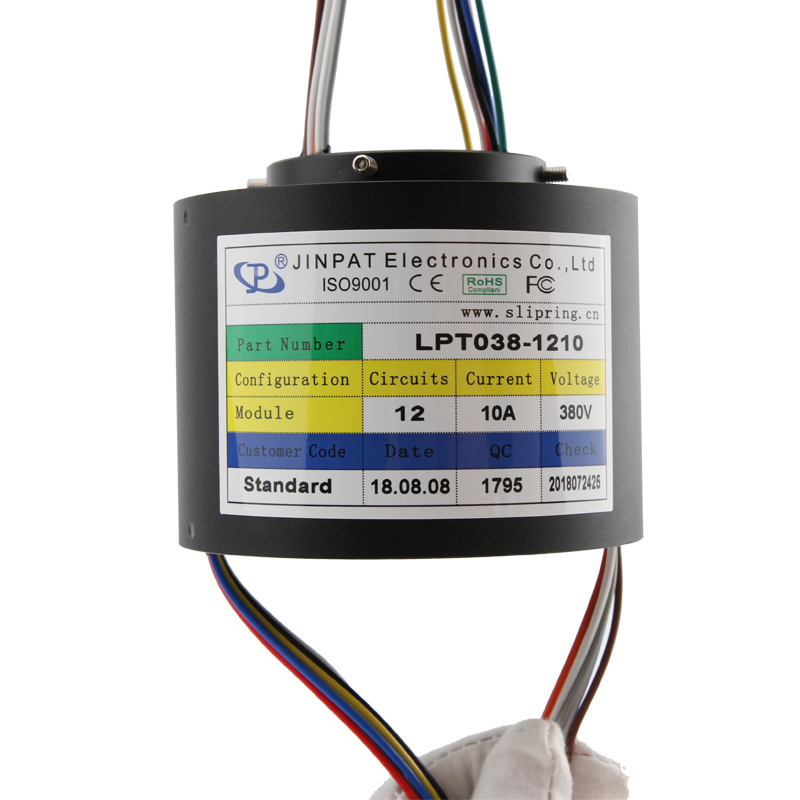

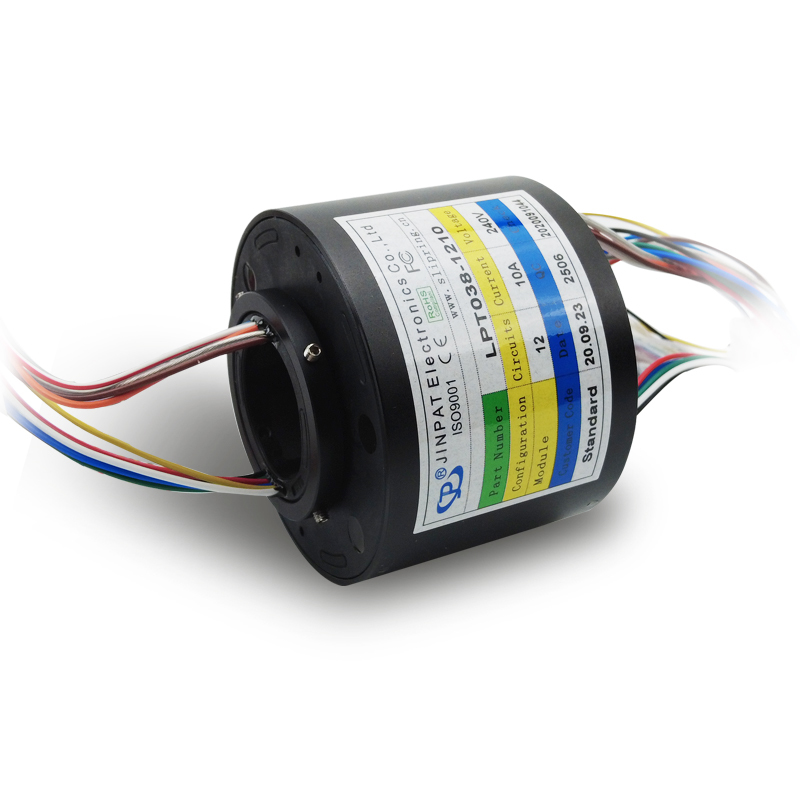

38.1mm Durch Loch Rutschring 12 Schaltkreise 10A 300RPM

  • 38.1mm Through Hole Slip Ring 12 Circuits 10A 300RPM
  • 38.1mm Through Hole Slip Ring 12 Circuits 10A 300RPM
  • 38.1mm Through Hole Slip Ring 12 Circuits 10A 300RPM
Herkunftsort Guangdong, China
Markenname JINPAT
Modellnummer LPT038-1210
Min Bestellmenge 1
Preis $127-153

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Durchmesser des Lochs 38,1 Millimeter Arbeitsgeschwindigkeit 0 bis 300 U/min
Kontaktmaterial Edelmetall Stromkreise 12
Aktuelles Rating 10A Spannung 240 VAC/DC
Dielektrische Festigkeit ≥ 1000V@50Hz zwischen Stromkreisen Isolierwiderstand ≥500MΩ@500VDC
Wohnmaterial Aluminiumlegierung Arbeitstemperatur -20~+60℃
Luftfeuchtigkeit ≤60%RH Schutzgrad IP50
Geschwindigkeit 300 U/min ununterbrochen Lagern Präzisionskugellager
Drehmoment niedriges Drehmoment
Hervorheben

38.1 mm durch einen Lochrutschring

,

12 Schaltkreise Schlupfring 10A

,

300 U/min Schleifring mit Garantie
Produkt-Beschreibung
Durchgangsbohrung-Drehdurchführung

Verfügbar mit Bohrungsdurchmessern von 3 mm bis 500 mm und Stromstärken von 2 Ampere bis 1000 Ampere.

Wichtige Attribute
Attribut Wert
Typ Elektronisches Zubehör
Bohrungsdurchmesser 38,1 mm
Arbeitsgeschwindigkeit 0~300 U/min
Kontakt Edelmetall
38.1mm Durch Loch Rutschring 12 Schaltkreise 10A 300RPM 0
Technische Spezifikationen
Stromkreise 12
Nennstrom 10A
Spannung 240 VAC/DC
Dielektrische Festigkeit ≥1000V@50Hz zwischen den Stromkreisen
Isolierung ≥500MΩ@500VDC
Gehäuse Aluminiumlegierung
Arbeitstemperatur -20~+60℃
Feuchtigkeit ≤60%RH
Schutzart IP50
Abmessungen
38.1mm Durch Loch Rutschring 12 Schaltkreise 10A 300RPM 1
Produktmerkmale
  • 16 Stromkreise Durchgangsbohrung-Drehdurchführung
  • Edelmetallkontakte
  • 10 A pro Draht
  • Präzisionskugellager für lange Lebensdauer
  • Geschwindigkeit bis zu 300 U/min kontinuierlich
  • Kompakte Größe
  • Abgedichtete Einheiten verfügbar
  • Geringes Drehmoment minimiert das Drehmomentbudget des Systems
  • Schnelle Lieferung
Typische Anwendungen
  • Radarantenne
  • Drehplattform
  • Maschinenbau
  • Verpackungsmaschine
  • Testausrüstung
Installationsanweisungen

Der Drehdurchführungs-Körper darf nicht als Lager verwendet werden, und der Draht darf keiner äußeren Zugkraft ausgesetzt werden.

Bei der Installation der Drehdurchführung dürfen Rotor und Stator nicht fest verdrahtet werden. Es wird empfohlen, die Drehdurchführung mit vier Stellschrauben auf der rotierenden Welle zu befestigen, das Drehsicherungsteil in das Drehsicherungsteil einzusetzen und den Draht zu kämmen, um Interferenzen oder Brüche des Drahtes zu vermeiden.

Drehdurchführungen sind Präzisions-Elektrokomponenten. Wenn die Umgebung rau ist, fügen Sie Schutzmaßnahmen hinzu oder verwenden Sie eine kundenspezifische Drehdurchführung mit einem höheren Schutzgrad.

Unternehmensvorteile
  • Große Produktionsstätte von über 12.000 Quadratmetern mit mehr als 500 Mitarbeitern
  • Nationales High- und New Technology-Unternehmen mit 69 Patenten
  • Langfristige Zusammenarbeit mit globalen Unternehmen und weltweiten Vertretern
  • Über 10.000 erfolgreiche Designs für zivile, militärische, kommerzielle und industrielle Anwendungen
  • Gegründet 1996 mit mehr als 20 Jahren Produktions- und F&E-Erfahrung
  • Kostenlose kundenspezifische Drehdurchführungs-Lösungen für verschiedene Geräteanforderungen
  • Schneller Lieferservice
Häufig gestellte Fragen
Was machen wir?
Wir konzentrieren uns auf die Entwicklung, das Design und die Herstellung hochwertiger Drehdurchführungen und bieten verschiedene Lösungen für Rotationssysteme.
Was ist eine Drehdurchführung?
Eine Drehdurchführung ist ein elektromechanisches Gerät, das die Übertragung von Strom und elektrischen Signalen von stationären zu rotierenden Strukturen ermöglicht, die mechanische Leistung verbessert und drahtgefährdete Drähte eliminiert.
Welche Arten von Drehdurchführungen bieten wir an?
Wir bieten elektrische Drehdurchführungen, Signal-Drehdurchführungen, pneumatische/hydraulische Drehgelenke, kundenspezifische Drehdurchführungen und Großserien.
Wie wähle ich eine Drehdurchführung aus?
Die Auswahl erfordert Details zu den Betriebsparametern Ihrer Anwendung, einschließlich Stromkreisen, Spannung/Ampere, Geschwindigkeit und Montageart. Kontaktieren Sie uns für Unterstützung.
Bieten Sie kundenspezifische Drehdurchführungen an?
Ja, unsere Ingenieure entwickeln perfekte kundenspezifische Lösungen für Ihre spezifischen Anforderungen.
