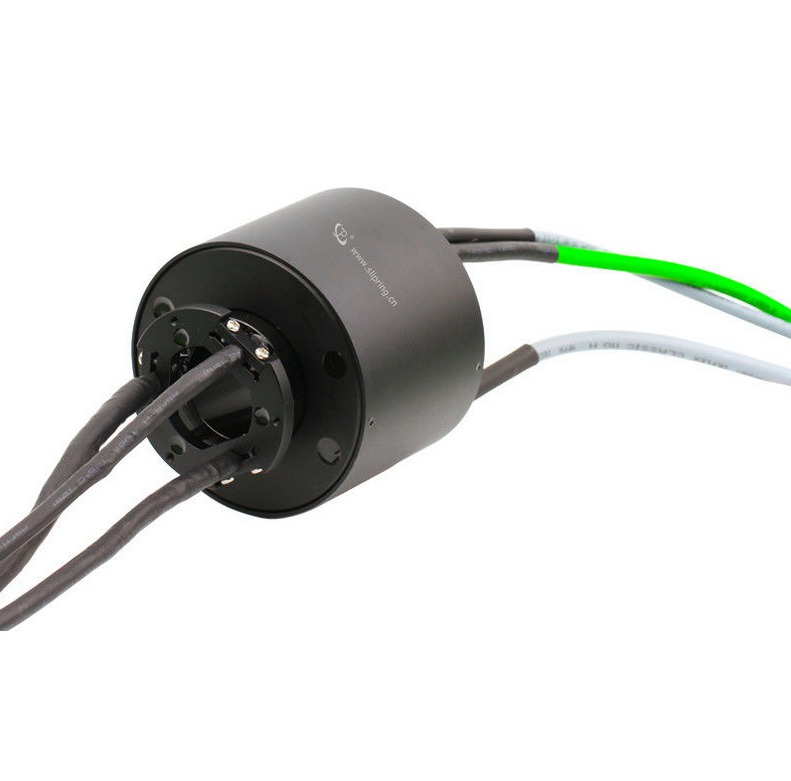

15-Leiter-Durchgangsbohrungs-Ethernet-Drehdurchführung für Strom und Signal
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Stromkreise | 15 Stromkreise | Betriebsgeschwindigkeit | 0-300rpm |
|---|---|---|---|
| Nennspannung | 380VAC/24VAC | Elektrische Geräusche | Minute 70mΩ |
| Betriebsspannung | 380VAC/24VAC | Dielektrische Festigkeit | ≥1000V@50Hz (Strom), 300V@50Hz (Signal) |
| Isolierwiderstand | 500MΩ@500VDC (Strom), 100MΩ@300VDC (Signal) | Durch Bohrung | Φ38.1mm |
| Kontaktmaterial | Edelmetall | Wohnmaterial | Aluminiumlegierung |
| Längen des Drahtes | Der Rotor: 3000 mm, der Stator: 1000 mm | Temperaturbereich | -20°C bis +60°C |
| Luftfeuchtigkeit | ≤60%RH | IP Rating | IP50 |
| Größe des Drahtes | Lapp 10019917 Draht / Lapp 0028892 Draht Siemens Leitungen (6XV1840-2AH10) | ||
| Hervorheben | 15-Leiter-Durchgangsbohrungs-Drehdurchführung,Ethernet-Drehdurchführung für Strom,Durchgangsbohrungs-Drehdurchführung Signal |
||
Produkt-Beschreibung
Durchgangsbohrung Ethernet Schleifring 15 Kreise, Übertragung von Strom und Signal
Produktattribute
| Attribut | Wert |
|---|---|
| Typ | Elektronisches Zubehör |
| Kreise | 15 Kreise |
| Betriebsgeschwindigkeit | 0-300 U/min |
| Spannungsnennwert | 380VAC/24VAC |
| Elektrisches Rauschen | 70mΩ Min |
Produktübersicht
Schnäppchenpreis nur bei Alibaba
Der Schleifring der Serie LPT038 ist ein standardmäßiger Durchgangsbohrungs-Leitschleifring mit mehreren Kanälen und Stromoptionen.
- 360-Grad-Endlosdrehung, die die hybride Übertragung von Strom und Signal ermöglicht
- Die fortschrittliche Faserbürstentechnologie gewährleistet geringe Reibung, geringen Kontaktwiderstand, keine Reibungsrückstände und wartungsfreien Betrieb
- Standardisiertes, modulares Design mit ausgereifter Technologie für eine schnelle Reaktion auf die Marktnachfrage
Anwendungen
- Prozessleittechnik
- Notbeleuchtung, Robotik, Palettierautomaten
- Drehtürme oder Kabeltrommeln für schwere Geräte
- Verpackungs-/Wickelmaschinen
- Medizinische Geräte
- Drehtische
- Halbleiter-Handhabungssysteme
- Industriemaschinen
- Ausstellungsmaschinen
- Hochgeschwindigkeitskameras
Technische Daten
| Kreise | 5 Kreise × RS422 Signal, 6 Kreise × 5A, 4 Kreise × Ethernet |
| Betriebsspannung | 380VAC/24VAC |
| Dielektrische Festigkeit | Zwischen den Kreisen ≥1000V@50Hz (Strom), 300V@50Hz (Signal) |
| Isolierung | 500MΩ@500VDC (Strom), 100MΩ@300VDC (Signal) |
| Elektrisches Rauschen | ≤70mΩ (50 U/min) |
| Betriebsgeschwindigkeit | 0~300 U/min |
| Durchgangsbohrung | Φ38,1 mm |
| Kontakt | Edelmetall |
| Gehäuse | Aluminiumlegierung |
| Drahtstärke | Lapp 10019917 Draht/Lapp 0028892 Draht Simens Drähte (6XV1840-2AH10) |
| Drahtlänge | Rotor: 3000 mm, Stator: 1000 mm |
| Temperatur | -20°C~+60°C |
| Feuchtigkeit | ≤60%RH |
| IP-Schutzart | IP50 |
Wettbewerbsvorteile
- Kompaktes Design für beengte Platzverhältnisse
- Geringes Drehmoment minimiert das Drehmomentbudget des Systems
- Schnelle Lieferung
- Lange Betriebsdauer
Installationsanweisungen
Der Schleifringkörper darf nicht zum Lagern verwendet werden, und der Draht darf keiner äußeren Zugkraft ausgesetzt werden. Bei der Installation sollten Rotor und Stator nicht fest verdrahtet werden. Wir empfehlen, den Schleifring mit vier Stellschrauben auf der rotierenden Welle zu befestigen, das Drehsicherungsteil einzusetzen und den Draht zu kombinieren, um Interferenzen oder Brüche zu vermeiden. Schleifringe sind Präzisionselektrokomponenten - in rauen Umgebungen sind Schutzmaßnahmen hinzuzufügen oder ein kundenspezifischer Schleifring mit höherem Schutz in Betracht zu ziehen.
Unternehmensvorteile
- 12.000 Quadratmeter große Anlage mit über 500 Mitarbeitern
- National High and New Technology Award-Preisträger mit 69 Patenten
- Langfristige Partnerschaften mit globalen Unternehmen und weltweiten Vertretern
- 10.000+ erfolgreiche Designs für zivile, militärische, kommerzielle und industrielle Anwendungen
- Gegründet 1996 mit über 20 Jahren Produktions- und F&E-Erfahrung
- Kostenlose kundenspezifische Schleifringlösungen für unterschiedliche Geräteanforderungen
- Schnelle Lieferfähigkeit
Typische Anwendungen
Firmeninformationen
Häufig gestellte Fragen
1. Was tun wir?
Wir konzentrieren uns auf die Entwicklung, das Design und die Herstellung hochwertiger Schleifringe und bieten verschiedene Lösungen für Rotationssysteme.
2. Was ist ein Schleifring?
Ein Schleifring ist ein elektromechanisches Gerät, das die Übertragung von Strom und elektrischen Signalen von stationären zu rotierenden Strukturen ermöglicht. Er verbessert die mechanische Leistung, vereinfacht den Systembetrieb und eliminiert drahtgefährdete Drähte in beweglichen Verbindungen.
3. Welche Arten von Schleifringen bieten wir an?
- Elektrische Schleifringe (Kapsel, Durchgangsbohrung, Miniatur)
- Signal-Schleifringe (USB 2.0/3.0, Glasfaser-Drehgelenke, Hochfrequenz)
- Pneumatische/hydraulische Drehgelenke
- Kundenspezifische Schleifringe
- Großserien
4. Wie wähle ich einen Schleifring aus?
Die Auswahl erfordert Details zu den Betriebsparametern Ihrer Anwendung, einschließlich der Gesamtzahl der Kreise, der Spannung/Ampere pro Kreis, der Betriebsgeschwindigkeit und der Montageart. Kontaktieren Sie uns für Unterstützung bei kundenspezifischen/modifizierten Lösungen.
5. Bieten Sie kundenspezifische Schleifringe an?
Ja, unsere Ingenieure entwickeln perfekte Lösungen für Ihre spezifischen Bedürfnisse. Kontaktieren Sie uns, um Ihr kundenspezifisches Schleifringprojekt zu starten.
