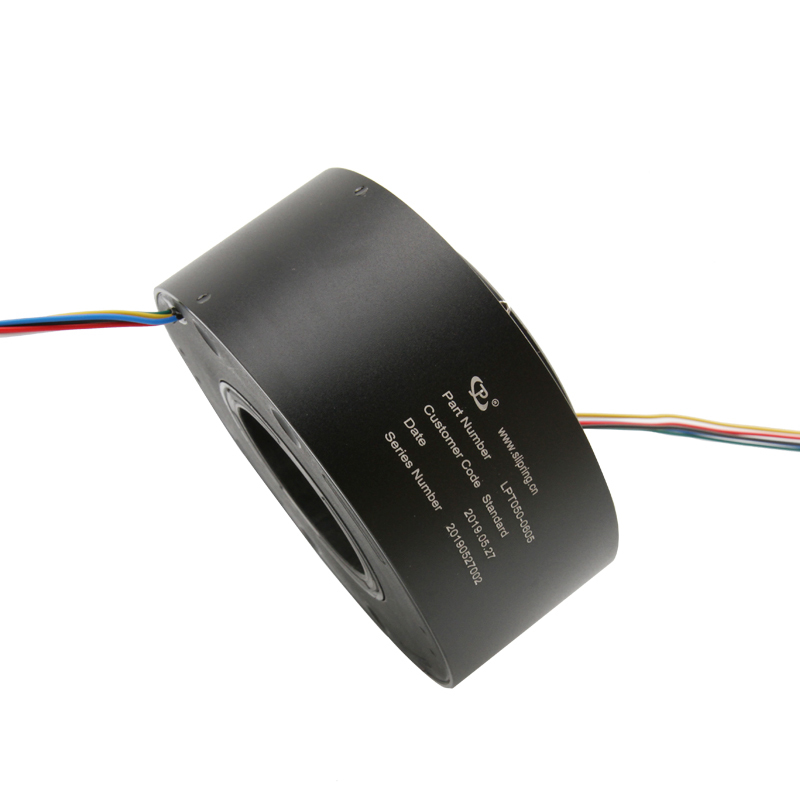

50mm Durchgangsbohrung Schleifring 6 Kreise 5A 300 U/min
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Größe der Bohrung | 50 mm | Betriebsgeschwindigkeit | 0-300rpm |
|---|---|---|---|
| Anzahl der Schaltungen | 6/12/18/24 | Aktuelles Rating | 5A pro Stromkreis |
| Nennspannung | 380 VAC/DC oder höher | Dielektrische Festigkeit | 1000VAC@50Hz |
| Isolierwiderstand | ≥500MΩ@500VDC | Dynamischer Kontaktwiderstand | 1 MΩ min. |
| Kontaktmaterial | Kunststoffe für den Maschinenbau | Wohnmaterial | Aluminium |
| Drehmoment | Schaltkreise ≤ 0,1 Nm/6, Schaltkreise + 0,03 Nm/6 | Typ des Drahtes | Teflon oder andere |
| Längen des Drahtes | Rotor/Stator: 300 mm | Temperaturbereich | Industrie: -20°C bis +60°C Militär: -50°C bis +80°C |
| Schutzgrad | IP50 | ||
| Hervorheben | 50 mm Durchbohrungsring,6-Kreis Schleifring 5A,300 U/min Schleifring mit Garantie |
||
Produkt-Beschreibung
LPT Durchbohrungsrutschringe - 50 mm Bohrgröße, 6 Schaltkreise, 5A
Gute Preise nur bei Alibaba
Produktübersicht
Durchbohrungsrings der LPT-Serie verfügen über ein Mittelloch, das Antriebswellen, Gas-Flüssigkeitspassagen aufnehmen und Hochfrequenz-, Faser-, Encoder-, Wellenleit-, Gas- und Flüssigkeitsverbindungen integrieren kann.Durch die Verwendung fortschrittlicher Faserbürstechnologie wird ein zuverlässiger Kontakt mit minimalem Reibungsdruck gewährleistetErhältlich mit Mittelochern von 0 bis 1000 mm, Strommengen von mA bis 5000A und Spannung bis zu 10000V, um unterschiedliche Übertragungsanforderungen zu erfüllen.
Wesentliche Merkmale
- Überträgt sowohl analoge als auch digitale Signale
- Mischtransmission von Leistung und Signal, einschließlich:
- Ethernet (10Mbps/100Mbps/1000Mbps)
- Industrie-Ethernet (Ethernet, EtherCAT, ProfiNet, Powerlink, SercosIII/IP)
- HD-Video (SDI, LVDS)
- Serielle Kommunikation (RS232, RS485, RS422)
- USB2.0
- Industrie-Feldbus (CANBus, ProfiBus, InterBus, CC-Link, DeviceNet)
- Sensorsignale (Wärmewiderstand, Thermoelement, Dehnungsmessgerät)
- Lange Lebensdauer bei wartungsfreiem Betrieb
- Einfacher Einbauprozess
Technische Spezifikation
Elektrotechnik und Elektronik
| Anzahl der Schaltungen | 06/12/18/24 |
| Strom | 5A (Signal) / 10A / 15A |
| Spannung | 240 VAC/Gleichstrom |
| Dielektrische Festigkeit | Einheit für die Bereitstellung von elektrischem Strom |
| Widerstand gegen Isolierung | Die Leistung wird mit einer Leistung von ≥ 500MΩ@500VDC berechnet. |
| Dynamischer Kontaktwiderstand | 1mΩ min. |
Mechanische
| Drehgeschwindigkeit | 0 bis 300 Rpm |
| Kontaktmaterial | Kunststoffe für den Maschinenbau |
| Wohnmaterial | Aluminium |
| Drehmoment | Schaltkreise ≤ 0,1 Nm/6, Schaltkreise + 0,03 Nm/6 |
| Typ des Drahtes | Teflon oder andere |
| Längen des Drahtes | Rotor/Stator: 300 mm |
Umwelt
| Temperatur | Industrie: -20°C bis +60°C Militärisch: -50°C bis +80°C |
| Luftfeuchtigkeit | 60% RH oder mehr |
| Schutzgrad | IP50 |
| Lebensdauer | 10 Mio. (anpassbar) |
Zeichnung des Produkts
Farbcode des Drahtes
Anwendungen
Ausrüstung für industrielle Automatisierung, Medizinische Ausrüstung, Ausrüstung für Windenergie, Prüfgeräte, Ausstellungs-/Anzeigegeräte, Roboter, Drehtischgeräte, Vergnügungsgeräte, Hochgeschwindigkeitsbahngeräte,Verpackungsmaschinen, Offshore-Ausrüstung für Schiffe, Baumaschinen
Unternehmensvorteile
- 12,000 Quadratmeter Anlage mit mehr als 500 Mitarbeitern
- Als "National High and New Technology" mit 69 Patenten anerkannt
- Langfristige Partnerschaften mit globalen Unternehmen weltweit
- 10,000+ erfolgreiche Entwürfe für zivile, militärische, kommerzielle und industrielle Anwendungen
- 1996 gegründet mit mehr als 20 Jahren Erfahrung in der Produktion und Forschung und Entwicklung
- Kostenlose maßgeschneiderte Lösungen für Gleitringe für verschiedene Anlagenanforderungen
- Schnelle Lieferzeiten
Häufig gestellte Fragen
Was machen wir jetzt?
Wir konzentrieren uns auf die Entwicklung, Konstruktion und Herstellung von hochwertigen Schieberücken und bieten verschiedene Lösungen für rotierende Systeme an.
Was ist ein Rutschring?
Ein Rutschring ist ein elektromechanisches Gerät, das die Übertragung von Energie und elektrischen Signalen von einer stationären zu einer rotierenden Struktur ermöglicht.vereinfacht den Betrieb des Systems und verhindert, dass an beweglichen Verbindungen schädliche Drähte hängen.
Welche Arten von Ringen bieten wir an?
- Elektrische Schieberinge (Kapsel-Schieberinge, Durchbohrungs-Schieberinge, Miniaturschieberinge)
- Schieberinge (USB2.0/USB3.0 Schieberinge, Glasfaser-Rotationsverbindung, Hochfrequenz-Schieberinge)
- Pneumatische/hydraulische Drehverbindungen
- Anpassungsringe
- Großvolumenserien
Wie wähle ich einen Rutschring aus?
Die Auswahl erfordert Details über die Betriebsparameter Ihrer Anwendung, einschließlich Gesamtkreise, Spannung und Ampere pro Schaltung, Betriebsgeschwindigkeit und Montierart.Kontaktieren Sie uns für Hilfe bei kundenspezifischen/modifizierten Lösungen.
Liefern Sie kundenspezifische Ringe?
Ja, unsere Ingenieure entwickeln perfekte Lösungen für Ihre Bedürfnisse.
