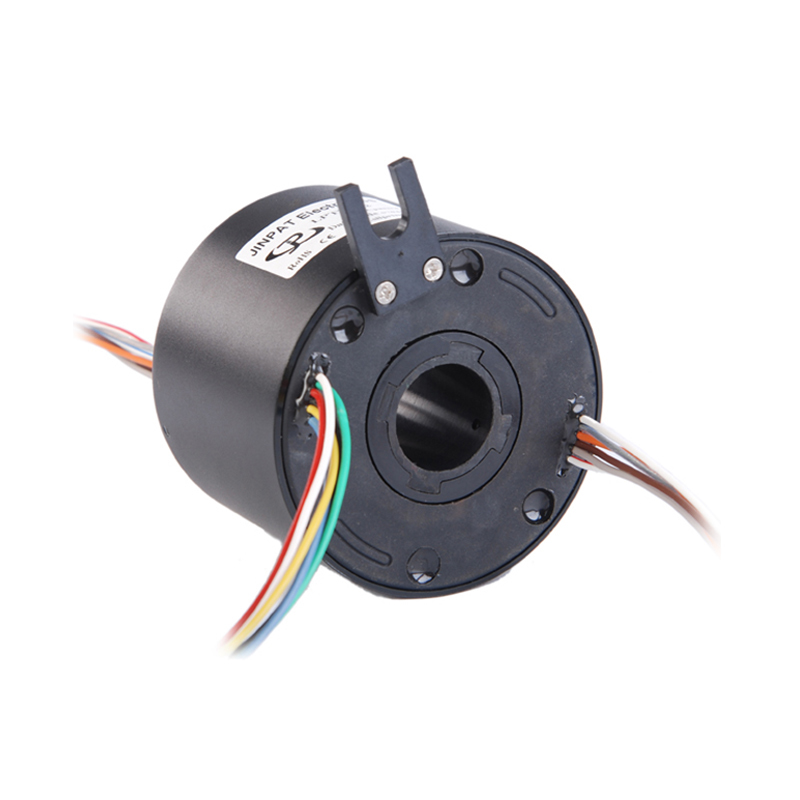

70 mm Durchbohrungsring 6 Schaltkreise 10A pro Ring

  • 70mm Through Bore Slip Ring 6 Circuits 10A per Ring
Herkunftsort Guangdong, China
Markenname JINPAT
Modellnummer LPT070-0615
Min Bestellmenge 1
Preis $166-200

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Größe des Lochs 70 mm Anzahl der Schaltungen 6 Stromkreise
Strom pro Stromkreis 10 A Betriebsgeschwindigkeit 0-400 U/min
Arbeitstemperatur -20℃ zu +60℃ Arbeitsfeuchtigkeit 60% relative Feuchtigkeit oder höheres
Nennspannung 380 V AC/DC oder höher Dielektrische Festigkeit ≥800V @50Hz
Isolierwiderstand 50MΩ @500VDC Elektrische Geräusche ≤ 30mΩ
Kontaktmaterial Edelmetall Längen des Bleitrahtes 300 mm
Wohnmaterial Aluminiumlegierung Schutzklasse IP44 oder höheres
Drehmoment ≤ 9,25 g*m
Hervorheben

70mm durch gebohrten Schleifring

,

6 Schaltkreisrutschring 10A

,

Durch Lochrutschring 10A
Produkt-Beschreibung
Durchbohrungsrutschring - 15A 38mm 6 Schaltkreis mit Bohrung
Produktattribute
Typ Elektronische Zubehörteile
Modell Durch einen Lochrutschring
Größe des Lochs 70 mm
Anzahl der Schaltungen 6 Schaltkreise (10A pro Ringstrom oder Routingsignal)
Drehmoment Weniger als 9,25 g*m (zu Verweis)
Produktübersicht

Dieser leistungsstarke Durchbohrungsring verfügt über einen ungehinderten Durchbohrungsring von 70 mm für den Routing-Raum für Hydraulik, Pneumatik oder konzentrische Welle.Es bietet mehrere Kontaktpunkte pro Bürstenbundel mit geringer Kontaktkraft und Verschleißrate..

Schlüsselmerkmale
Schaltkreise 6 Schaltkreise (1-24 Schaltkreise Modul optional)
Betriebsgeschwindigkeit 0 bis 400 U/min
Betriebstemperatur -20°C bis +60°C
Arbeitsfeuchtigkeit 60% RH oder mehr
Nennspannung 380 V AC/DC oder höher
Aktuelles Rating 10A pro Schaltkreis (2A/5A/15A optional)
Dielektrische Festigkeit ≥ 800V@50Hz zwischen den einzelnen Schaltkreisen
Widerstand gegen Isolierung 50MΩ @ 500VDC
Elektrische Geräusche ≤ 30mΩ Min
Kontaktmaterial Edelmetalle
Längen der Blei-Drähte Standard 300 mm (11.811 Zoll)
Wohnmaterial Aluminiumlegierung
Schutz IP44 oder höher
70 mm Durchbohrungsring 6 Schaltkreise 10A pro Ring 0
Wesentliche Merkmale
  • 70 mm Durchschnittsbau
  • Kompakter Außendurchmesser von 135 mm
  • Moduläres Design mit flexiblen Schaltkreiskonfigurationen
  • Unterstützt bis zu 20-50 Ampere Schaltkreise
  • Dauerbetrieb bei Drehzahlen bis 400 U/min
  • Stahllager und bearbeitete Wellen für raue Umgebungen
  • Standardhalsbandmontage mit optionaler Flanschmontage
  • Mehrere verfügbare Ausgangsmöglichkeiten
  • Standard-Silberplattierte Ringe (goldplattiert optional)
  • Versiegelte Einheit zum Schutz
Technische Vorteile
  • Kompatibel mit Datenbusprotokollen
  • Lange wartungsfreie Lebensdauer ohne Schmierung
  • 360° kontinuierliche Drehung für Leistungs-, Signal- und Flüssigkeitsübertragung
  • Anpassbar an spezifische Umweltbedingungen
  • Fiber-Bürstechnologie für einen zuverlässigen Betrieb
  • Moduläres Design für flexible Konfigurationen
70 mm Durchbohrungsring 6 Schaltkreise 10A pro Ring 1 70 mm Durchbohrungsring 6 Schaltkreise 10A pro Ring 2
Herstellerinformationen

JINPAT Electronics ist spezialisiert auf hochwertige Schieberinglösungen mit:

  • 12,000 Quadratmeter Produktionsstätte mit mehr als 500 Mitarbeitern
  • Nationale Hoch- und Neutechnologie-Zertifizierung mit 69 Patenten
  • Mehr als 20 Jahre Forschung und Entwicklung und Produktionserfahrung seit 1996
  • 10,000+ erfolgreiche Entwürfe für zivile, militärische und kommerzielle Anwendungen
  • Globale Partnerschaften mit großen Unternehmen
Häufig gestellte Fragen
Was ist ein Rutschring?

Ein Rutschring ist eine elektromechanische Vorrichtung, die die Übertragung von Leistung und elektrischen Signalen von stationären zu rotierenden Strukturen ermöglicht.Verbesserung der mechanischen Leistung und Beseitigung hängender Drähte.

Welche Arten von Ringen gibt es?

Wir bieten elektrische Schieberinge, Signalschieberinge, pneumatische/hydraulische Rotationsverbände und kundenspezifische Lösungen für verschiedene Anwendungen.

Bieten Sie maßgeschneiderte Lösungen?

Ja, unser Ingenieursteam kann maßgeschneiderte Lösungen für Gleitringe entwickeln, basierend auf Ihren spezifischen Anforderungen an Schaltungen, Spannung, Geschwindigkeit und Montage.
