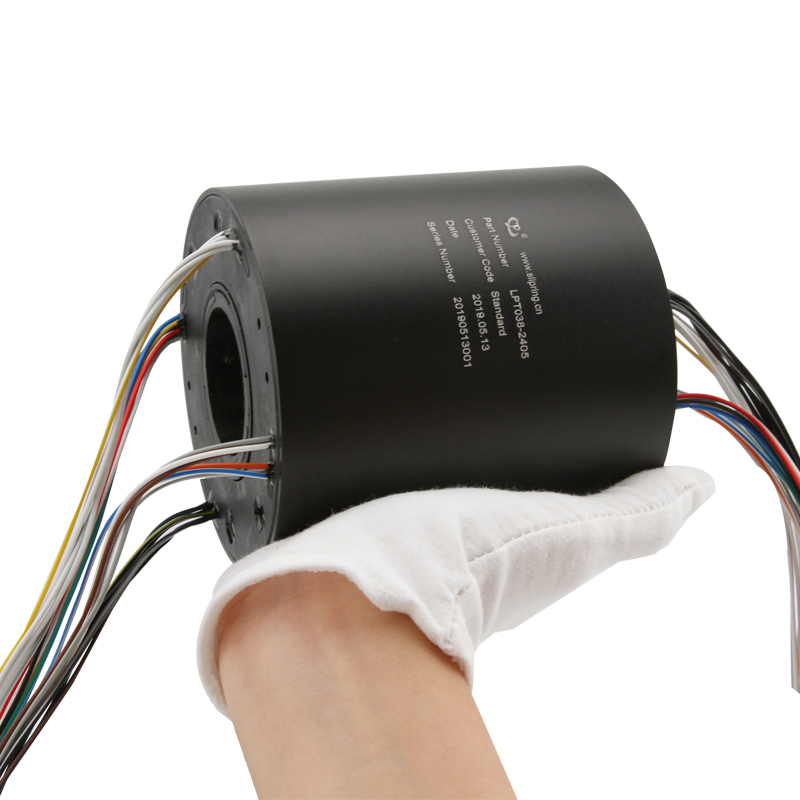

24-Leiter 5A Durchgangsbohrung-Schleifring mit 38,1 mm Bohrung
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Circuits | 24 | Current Rating | 5A |
|---|---|---|---|
| Hole Diameter | 38.1mm | Rotating Speed | 0-300rpm |
| Voltage | 240VAC/DC | Dielectric Strength | 1000VAC@50Hz |
| Insulation Resistance | ≥500MΩ@500VDC | Dynamic Contact Resistance | 1mΩ min. |
| Contact Material | Engineering plastic | Housing Material | Aluminum |
| Torque | ≤0.1N.m/6 circuits, +0.03N.m/6 circuits | Wire Type | Teflon or others |
| Wire Length | rotor/stator:300mm | Temperature Range | Industrial: -20℃~+60℃ Military: -50℃~+80℃ |
| Protection Grade | IP50 | ||
| Hervorheben | 5A Durchlöcherring,Schleifring mit 38,1 mm Bohrung |
||
Produkt-Beschreibung
Elektrische Hohlwelle, 360° rotierende Leistung Bohrgröße 38,1mm 24 Schaltkreise 5A, durch Bohrschiebering
Produktattribute
| Eigenschaft | Wert |
|---|---|
| Typ | Elektronische Zubehörteile |
| Schaltkreise | 24 |
| Aktuelles Rating | 5A |
| Durchmesser des Löchers | 38.1 mm |
Beschreibung des Produkts
Gute Preise nur bei Alibaba
Kurze Einleitung
Die LPT-Serie besteht aus durchbohrenden Schieberingen (das mittlere Loch kann durch die Antriebswelle, Gas-Flüssigkeitsdurchgang gehen; es kann auch Hochfrequenz, Faser, Encoder, Wellenführer,Gas- und Flüssigkeitsverbindungen und andere Verbindungen). Die Verwendung einer fortschrittlichen Faserbürste gewährleistet einen zuverlässigen Kontakt unter extrem geringer Reibung. Das Zentrumloch ist von 0 bis 1000 mm verfügbar. Der Strom beträgt von mA bis 5000 Ampere.Die Spannung kann bis zu 10000 Volt betragen., die unterschiedliche Übertragungsbedürfnisse vollständig erfüllen können.
Eigenschaften
- Übertragung analoger und digitaler Signale
- Die Leistung und das Signal werden gemischt übertragen, und die Signalkategorien sind wie folgt:
- Ethernet: Geschwindigkeit (10Mbps/100Mbps/1000Mbps)
- Industrie-Ethernet: EtherNet, EtherCAT, ProfiNet, Powerlink, SercosIII/IP usw.
- HD-Video: SDI, LVDS usw.
- Serielle Kommunikation: RS232, RS485, RS422 usw.
- Universaler Serienbus: USB2.0
- Industrie-Feldbus: CANBus, ProfiBus, InterBus, CC-Link, DeviceNet usw.
- Sensorsignal: Wärmewiderstand, Thermoelement, Dehnungsmessgerät usw.
- Lange Lebensdauer, wartungsfrei
- Einfach zu installieren
Hauptanwendungen
Ausrüstung für industrielle Automatisierung, Medizinische Ausrüstung, Ausrüstung für Windenergie, Prüfgeräte, Ausstellungs-/Anzeigegeräte, Roboter, Drehtischgeräte, Vergnügungsgeräte, Hochgeschwindigkeitsbahngeräte,Verpackungsmaschinen, Schiffsausrüstung, Baumaschinen.
Technische Spezifikation
| Elektrotechnik und Elektronik | Mechanische | Umwelt |
|---|---|---|
| Zahl der Kreise: 06/12/18/24 | Drehgeschwindigkeit: 0-300 Rpm | Temperatur: Industrie: -20°C bis +60°C Militär: -50°C bis +80°C |
| Strom: 5A (Signal) / 10A / 15A | Kontaktmaterial: Kunststoff für die Technik | Luftfeuchtigkeit: 60% RH oder mehr |
| Spannung: 240 VAC/DC | Gehäuse aus Aluminium | Schutzgrad: IP50 |
| Dielektrische Festigkeit: 1000VAC@50Hz | Drehmoment: ≤ 0,1 Nm/6 Schaltkreise, +0,03 Nm/6 Schaltkreise | |
| Isolierwiderstand: ≥ 500MΩ@500VDC | Drahtart: Teflon oder andere | Lebensdauer: 10 Millionen (anpassbar) |
| Dynamischer Kontaktwiderstand: 1mΩ min. | Wellenlänge: Rotor/Stator: 300 mm |
Farbcode des Drahtes
Zeichnung des Produkts
Unsere Vorteile
- Mit einer großen Fabrik von über 12.000 Quadratmetern und mehr als 500 Mitarbeitern.
- Das Unternehmen wurde mit dem Titel "National High and New Technology" ausgezeichnet und hat 69 Patente erhalten.
- Langfristige Zusammenarbeit mit weltweit bekannten Unternehmen und Agenten auf der ganzen Welt.
- Mit über 10.000 erfolgreichen Entwürfen in zivilen, militärischen, kommerziellen und industriellen Anwendungen.
- 1996 gegründet, mit mehr als 20 Jahren Produktions- und F & E-Erfahrung.
- Bereitstellung kostenloser Lösungen für kundenspezifische Ringe, die für verschiedene Geräte geeignet sein können
- Schnelle Lieferung
Häufig gestellte Fragen
Wir konzentrieren uns auf die Entwicklung, Konstruktion und Herstellung von hochwertigen Schieberücken und bieten verschiedene Lösungen für rotierende Systeme an.
Ein Rutschring ist ein elektromechanisches Gerät, das die Übertragung von Leistung und elektrischen Signalen von einer stationären zu einer rotierenden Struktur ermöglicht.Ein Rutschring kann in jedem elektromechanischen System verwendet werden, das beim Übertragen von Strom oder Signalen eine Drehung erfordertEs kann die mechanische Leistung verbessern, den Betrieb des Systems vereinfachen und schädliche Drähte, die an beweglichen Gelenken hängen, beseitigen.
- Elektrische Schieberinge (Kapsel-Schieberinge, Durchbohrungs-Schieberinge, Miniaturschieberinge usw.)
- Schieberinge (USB2.0/USB3.0 Schieberinge, Glasfaser-Rotationsverbindungen, Hochfrequenz-Schieberinge usw.)
- Pneumatische/hydraulische Drehverbindungen
- Anpassungsringe
- Großvolumenserien
4Wie wähle ich einen Schlittring?
Die richtige Auswahl einer Schieberinglösung erfordert Einzelheiten über die Betriebsparameter Ihrer Anwendung, einschließlich Gesamtkreise, Spannung und Ampere pro Schaltung, Betriebsgeschwindigkeit und Montierart.Wenn Sie sicher sind, dass eine maßgeschneiderte / modifizierte Lösung höchstwahrscheinlich erforderlich ist oder Hilfe bei der Auswahl benötigen, kontaktieren Sie uns, um zu beginnen.
Ja, wenn Sie sicher sind, dass eine maßgeschneiderte / modifizierte Lösung höchstwahrscheinlich erforderlich ist oder Hilfe bei Ihrer Auswahl benötigen, kontaktieren Sie uns bei Start.Unsere Ingenieure werden die perfekte Lösung für Ihre Bedürfnisse finden..
