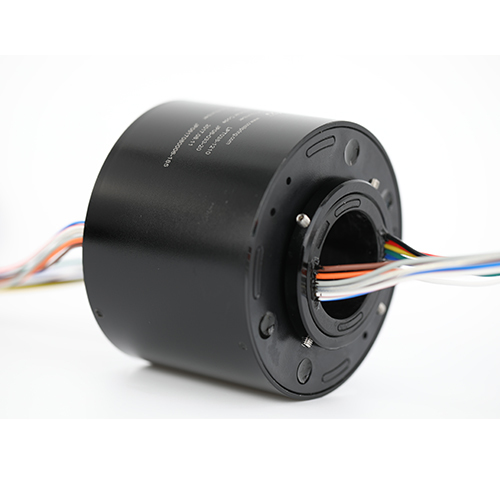

50 mm Durchlöcherring 6 Schaltkreise 5A 300 Rpm

  • 50mm Through Hole Slip Ring 6 Circuits 5A 300rpm
Herkunftsort Guangdong, China
Markenname JINPAT
Modellnummer LPT050-0605
Min Bestellmenge 1
Preis $112.90-136

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Lochgröße 50 mm Schaltungen 6
Strom pro Stromkreis 5a Betriebsgeschwindigkeit 0-300rpm
Spannungsbewertung 380 VAC/DC oder höher Kontaktmaterial Edelmetall
Außendurchmesser 119 mm Arbeitstemperatur -10 ~ +50
Arbeitsfeuchtigkeit 60% RH oder mehr Dielektrische Stärke ≥200V@50Hz zwischen jedem Stromkreis
Isolationsresistenz 50MΩ@ 500VDC Elektrisches Geräusch Minute 30mΩ
Bleidrahtlänge 300 mm (11.811 Zoll) Wohnmaterial Aluminiumlegierung
Drehmoment ≤ 9,25 g*m
Hervorheben

50mm durch Loch-Schleifring

,

6 Schaltkreise Schlupfring 5A

,

300 U/min Schleifring mit Garantie
Produkt-Beschreibung
Hochleistungsrutschring - 50 mm Lochgröße, 6 Schaltkreise, 5A

Der Rutschring LPT050-0605 verfügt über 6 Anschlüsse mit 5A pro Ring.Mit fortschrittlicher Faserbürstechnologie, bietet dieser Rutschring eine überlegene Leistung mit mehreren Kontaktpunkten pro Pinselbund, geringer Kontaktkraft und minimalem Verschleiß.

Wesentliche Merkmale
  • 50 mm Durchschnittsbau
  • Kompakter Außendurchmesser von 119 mm
  • Modularisierte Konfigurationsmöglichkeiten
  • Schaltkreise bis zu 20-50 Ampere
  • mit einer Leistung von mehr als 50 W
  • Stahllager und bearbeitete Welle/Gehäuse für raue Umgebungen
  • Standardaufbau des Halsbandes (Flangenoption)
  • Mehrere verfügbare Ausgangsmöglichkeiten
  • Standardplattierte Silberringe (goldene Option)
  • Versiegelte Einheit zum Schutz
  • Fähigkeit zur kontinuierlichen Drehung um 360°
Technische Spezifikation
Parameter Spezifikation
Schaltkreise 1-24 Schaltkreise
Betriebsgeschwindigkeit 0 bis 300 Rpm
Betriebstemperatur -10 °C bis +50 °C
Arbeitsfeuchtigkeit 60% RH oder mehr
Elektrische Spezifikationen
Nennspannung 380 VAC/DC oder höher
Aktuelles Rating 2A/5A/10A/15A pro Schaltung
Dielektrische Festigkeit ≥ 200V@50Hz zwischen den einzelnen Schaltkreisen
Widerstand gegen Isolierung 50MΩ @ 500VDC
Elektrische Geräusche 30 mΩ Min
Mechanische Spezifikation
Kontaktmaterial Edelmetalle
Längen der Blei-Drähte Standard 300 mm (11.811 Zoll)
Wohnmaterial Aluminiumlegierung
Drehmoment ≤ 9,25 g*m (Referenzwert)
Schutz IP50
50 mm Durchlöcherring 6 Schaltkreise 5A 300 Rpm 0
Leistungsvorteile
  • Effiziente Übertragung von Steuerungs- und Datensignalen
  • Die Faserbürstechnologie ermöglicht einen wartungsfreien Betrieb (keine Schmierung erforderlich)
  • Modulares Design ermöglicht die Anpassung durch Standardfertigungstechniken
  • Für spezifische Anwendungsvoraussetzungen verfügbare benutzerdefinierte Konfigurationen
Typische Anwendungen
  • Verpackungs- und Verpackungsmaschinen
  • Halbleiterbehandlungssysteme
  • Ausrüstung für industrielle Automatisierung
  • Ausstellungsmaschinen
  • Medizinische Diagnosegeräte
  • Rotationsindextabellen
  • Prozesssteuerungssysteme
  • Notbeleuchtungssysteme
  • Robotik und Palettiermaschinen
  • Maschinen und Apparate für die Herstellung von Schwergeräten
50 mm Durchlöcherring 6 Schaltkreise 5A 300 Rpm 1 50 mm Durchlöcherring 6 Schaltkreise 5A 300 Rpm 2
Herstellerinformationen
  • 12,000+ Quadratmeter Produktionsanlage
  • Mehr als 500 qualifizierte Mitarbeiter
  • Anerkennung als nationales Unternehmen mit hoher und neuer Technologie
  • Inhaber von 69 Technologiepatenten
  • Weltweite Partnerschaften mit führenden Industrieunternehmen
  • 10,000+ erfolgreiche Entwürfe in mehreren Branchen
  • 1996 gegründet mit mehr als 20 Jahren Forschungserfahrung
  • Bereitstellung von maßgeschneiderten technischen Lösungen
  • Schnelle Lieferung von Standardprodukten
50 mm Durchlöcherring 6 Schaltkreise 5A 300 Rpm 3 50 mm Durchlöcherring 6 Schaltkreise 5A 300 Rpm 4 50 mm Durchlöcherring 6 Schaltkreise 5A 300 Rpm 5 50 mm Durchlöcherring 6 Schaltkreise 5A 300 Rpm 6
Häufig gestellte Fragen
Was ist ein Rutschring?

Ein Rutschring ist ein elektromechanisches Gerät, das die Übertragung von Leistung und elektrischen Signalen zwischen stationären und rotierenden Strukturen ermöglicht.Es eliminiert die Notwendigkeit für hängende Drähte in rotierenden Systemen, verbessert die mechanische Leistung und vereinfacht den Betrieb.

Welche Arten von Ringen bieten Sie an?
  • Elektrische Schieberinge (Kapsel, Durchbohrung, Miniatur)
  • Signalrutschringe (USB, Glasfaser, Hochfrequenz)
  • Pneumatische/hydraulische Drehverbindungen
  • Maßgeschneiderte Lösungen
  • Modelle für die Produktion in großen Mengen
Wie wähle ich den richtigen Schleppring aus?

Die Auswahl erfordert Details über die Betriebsparameter Ihrer Anwendung, einschließlich der Anzahl der Schaltkreise, der Spannungs-/Stromanforderungen, der Betriebsgeschwindigkeit und der Montagekonfiguration.Unser Ingenieursteam kann bei der richtigen Auswahl oder dem individuellen Design helfen.

Liefern Sie kundenspezifische Lösungen für Schlupfringe?

Ja, unser Ingenieurteam kann maßgeschneiderte Lösungen für Ihre spezifischen Anforderungen entwickeln.
