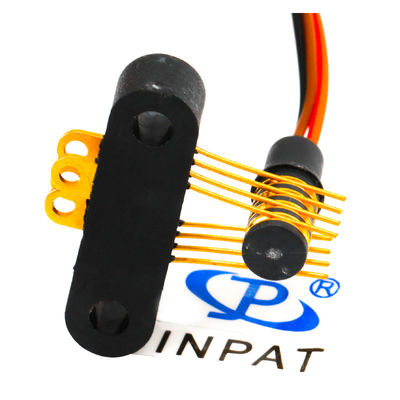

Kompakter Entwurf separater Schiebering mit 4 Schaltkreisen und 240 VAC/DC Spannung für flexible UAV-Systeme
Produktdetails
| Stromspannung | 240 VAC/DC | Aktuelle Bewertung | 1-3A |
|---|---|---|---|
| Arbeitsfeuchtigkeit | 60% RH oder mehr | Kontaktmaterial | Gold zum Gold |
| Körpermaterial | Edelmetall | Anzahl der Schaltungen | 4 |
| Isolationsresistenz | 50 MΩ @ 500 VDC | Betriebsgeschwindigkeit | 0-100 U/min |
| Außendurchmesser | Φ2,9 mm | Arbeitstemperatur | -20~ +60°C |
| Dielektrische Stärke | ≥200 VAC und 50 Hz, zwischen jedem Stromkreis | Elektrisches Geräusch | 30 mΩ Min |
| Bleidrahtlänge | Standard 250mm | Bleigröße | 32# versilbertes Kupfer |
| Maximale Geschwindigkeit | 200 U/min kontinuierlich | ||
| Hervorheben | 4 Schaltkreise Trennen Rutschring,240 VAC/DC Spannungsrutschring,Kompakter Rotations-Stromanschluss |
||
Produkt-Beschreibung
Kompaktes Design Separater Schleifring, 4 Kreise, für flexibles UAV-System
Produktübersicht
Manchmal ist ein in sich geschlossener "Kapsel"-Schleifring aufgrund von Systemgrößenbeschränkungen oder Kosteneinschränkungen nicht praktikabel. Wir liefern den Schleifring (Rotor) und den Bürstenblock (Stator) als separate Komponenten für die Kundenintegration. Der Rotor verfügt über aufeinanderfolgende einzelne Ringe entlang der Drehachse in einer Trommelkonfiguration.
Schnelle Details
| Modell | LPS-04 (fest) |
| Anzahl der Kreise | 4 |
| Spannung | 240 VAC/DC |
| Isolationswiderstand | 50 MΩ bei 500 VDC |
| Strombelastbarkeit | 1-3A |
| Betriebsgeschwindigkeit | 0-100 U/min |
Hauptmerkmale
- 4-Kreis-Konfiguration
- Geschwindigkeit bis zu 200 U/min Dauerbetrieb
- Gold-auf-Gold-Kontakte für zuverlässige Leistung
- 250 mm Standard-Leitungslängen
- Kompatibel mit Datenbusprotokollen
- Abgedichtete Optionen verfügbar
- Flexible, farbcodierte, versilberte Anschlussdrähte
- Präzisionskugellager übertreffen die Anforderungen an die Lebensdauer kommerzieller Anwendungen
Technische Daten
| Kreise | 4 Kreise | AD (mm) | Φ2.9 |
| Betriebsgeschwindigkeit | 0-100 U/min | Nennspannung | 240VAC/DC oder höher |
| Arbeitstemperatur | -20°C bis +60°C | Strombelastbarkeit | 1-3A |
| Arbeitsfeuchtigkeit | 60 % RH oder höher | Dielektrische Festigkeit | ≥200 VAC bei 50 Hz zwischen den Kreisen |
| Isolationswiderstand | 50 MΩ bei 500 VDC | Elektrisches Rauschen | 30 mΩ Min |
| Kontaktmaterial | Gold auf Gold | Leitungslänge | Standard 250 mm |
| Gehäusematerial | Edelmetall | Leitungsgröße | 32# versilbertes Kupfer |
Produktvorteile
- Geringes Drehmomentdesign minimiert das Drehmomentbudget des Systems
- Kompakte Stellfläche passt in anspruchsvolle Raumanforderungen
- Reibungsloser Betrieb mit minimalem elektrischem Rauschen
- Schneller Versand für dringende Anforderungen verfügbar
- 360° kontinuierliche Rotationsfähigkeit
- Hohe Bandbreitenübertragungsleistung
Firmeninformationen
JINPAT Electronics ist auf hochwertige Schleifringlösungen mit über 20 Jahren Erfahrung spezialisiert. Unsere 12.000 Quadratmeter große Anlage und über 500 Mitarbeiter unterstützen eine breite Palette von kommerziellen, industriellen und militärischen Anwendungen.
Häufig gestellte Fragen
Was ist ein Schleifring?
Ein elektromechanisches Gerät, das Strom und Signale zwischen stationären und rotierenden Strukturen überträgt und beschädigungsanfällige, herabhängende Drähte eliminiert.
Ein elektromechanisches Gerät, das Strom und Signale zwischen stationären und rotierenden Strukturen überträgt und beschädigungsanfällige, herabhängende Drähte eliminiert.
Bieten Sie kundenspezifische Lösungen an?
Ja, unser Engineering-Team kann kundenspezifische Schleifringe entwickeln, die auf Ihre spezifischen Anforderungen zugeschnitten sind.
Ja, unser Engineering-Team kann kundenspezifische Schleifringe entwickeln, die auf Ihre spezifischen Anforderungen zugeschnitten sind.
Hinweis: Zusätzliche Produktlösungen auf Anfrage erhältlich. Kontaktieren Sie uns für kundenspezifische Anforderungen.
