5 Schaltkreise Pancake Slip Ring mit 360° Drehung und 24VAC/DC Spannungsbewertung für eine zuverlässige elektrische Übertragung

  • 5 Circuits Pancake Slip Ring with 360° Rotation and 24VAC/DC Voltage Rating for Reliable Electrical Transmission
  • 5 Circuits Pancake Slip Ring with 360° Rotation and 24VAC/DC Voltage Rating for Reliable Electrical Transmission
Herkunftsort China
Markenname JINPAT
Zertifizierung ISO/CE/RoHS/UL
Modellnummer LPKS025-0501
Min Bestellmenge 10 Stück
Preis negotiable
Produktdetails
Schaltungen 5 Schaltkreise Nennspannung 24 VAC/DC
Aktuelle Bewertung 1a pro Kreis Kontaktmaterial Gold zum Gold
Arbeitsgeschwindigkeit 0 ~ 50 U / min Arbeitsspannung 380 VDC/AC
Spannungsfestigkeit ≥1000V@50Hz (Strom) ≥500V@50Hz (Signal) Gehäusematerial Oxidationsschwarz aus Aluminiumlegierung
Isolationswiderstand 500 MΩ bei 500 VDC (Strom) 100 MΩ bei 300 VDC (Signal) Drahtlänge Statordraht: 700 mm Rotordraht: 700 mm
Betriebstemperatur -20°C~+60°C Luftfeuchtigkeit ≤60%RH
IP-Bewertung IP54 Dicke 6mm
Rotationsgeschwindigkeit Hoch
Hervorheben

5 Schaltkreise Pfannkuchen-Ring

,

360°-Rotationsrutschring

,

24VAC/DC-Nennspannung Pfannkuchenrutschring
Produkt-Beschreibung

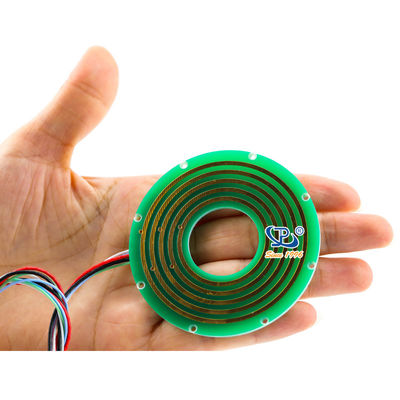

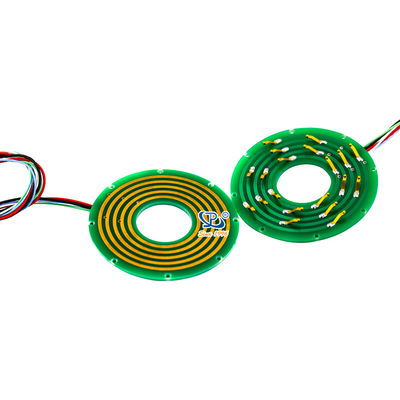

5 Schaltkreis Pfannkuchen Rings mit Gold-Gold-Kontakt
Produktübersicht

Die LPK-Reihe der Pancake-Slip-Ringe von JINPAT verfügt über ein ultradünnes 6mm-Design, ideal für Rotationssysteme mit begrenztem vertikalen Installationsraum.Diese kompakten Einheiten kombinieren Kupferringe und Bürstenkontakte um ein zentrales Loch, um maximale Raumeffizienz zu erzielen.

Wesentliche Merkmale
  • Fähigkeit zur Hochdrehgeschwindigkeit
  • Zuverlässiger Gold-zu-Gold-Kontakt mit minimalem Lärm
  • Kontinuierliche 360°-Leistungs- und Signalübertragung
  • Stabile Verbindung ohne Störungen oder Abfälle
  • Kompaktes Pfannkuchendesign spart vertikalen Platz
Produktvorteile
  • Vorkonfigurierte Option für einen photoelektrischen Encoder
  • Auswahl der Fest- oder Hohlwellenkonfiguration
  • Schnelle Lieferung
  • Maßgeschneiderte technische Lösungen
Technische Spezifikation
Schaltkreise 4 Schaltkreise * 10A + 9 Signalkreise Arbeitsgeschwindigkeit 0 bis 50 U/min
Betriebsspannung 380V Gleichspannung/Wechselstrom Kontaktmaterial Gold zu Gold
Dielektrische Festigkeit ≥ 1000V@50Hz (Strom)
≥ 500V@50Hz (Signal)		 Wohnungen Oxidationsschwarze Aluminiumlegierung
Isolierung 500MΩ@500VDC (Strom)
100MΩ@300VDC (Signal)		 Längen des Drahtes Stator/Rotor: je 700 mm
Temperaturbereich -20°C bis +60°C Installationsmethode Stator an der Spindel des Kunden befestigt
Luftfeuchtigkeit ≤ 60% RH IP-Bewertung IP54
Typische Anwendungen
  • Verpackungs- und Verpackungsmaschinen
  • Halbleiterbehandlungssysteme
  • Ausrüstung für industrielle Automatisierung
  • Ausstellungsmechanismen
  • Medizinische Diagnosegeräte
  • Rotationsindextabellen
  • Prozesssteuerungssysteme
5 Schaltkreise Pancake Slip Ring mit 360° Drehung und 24VAC/DC Spannungsbewertung für eine zuverlässige elektrische Übertragung 0
Firmen-Highlights
  • 12Produktionsstätte mit mehr als 500 Mitarbeitern
  • Anerkennung als nationales Unternehmen mit hoher und neuer Technologie
  • Inhaber von 69 Technologiepatenten
  • Mehr als 20 Jahre Erfahrung seit 1996
  • 10,000+ erfolgreiche Entwürfe in verschiedenen Branchen
  • Globale Partnerschaften mit großen Unternehmen
  • Kostenlose technische Lösungen
5 Schaltkreise Pancake Slip Ring mit 360° Drehung und 24VAC/DC Spannungsbewertung für eine zuverlässige elektrische Übertragung 1 5 Schaltkreise Pancake Slip Ring mit 360° Drehung und 24VAC/DC Spannungsbewertung für eine zuverlässige elektrische Übertragung 2
Häufig gestellte Fragen

Was ist ein Rutschring?
Eine elektromechanische Vorrichtung, die die Übertragung von Leistung/Signal zwischen stationären und rotierenden Strukturen ermöglicht, die hängende Drähte beseitigt und die Systemzuverlässigkeit verbessert.

Welche Arten von Ringen gibt es?
Unser Portfolio umfasst elektrische Schieberinge, Signalübertragungsmodelle (USB/Optische Faser), pneumatische/hydraulische Verbindungen und vollständig kundenspezifische Lösungen.

Wie wähle ich den richtigen Ringschleifer aus?
Betrachten Sie die Leistungsanforderungen Ihrer Anwendung, Spannungs- und Stromspezifikationen, Betriebsgeschwindigkeit und Montagekonfiguration.

Bieten Sie maßgeschneiderte Lösungen?
Ja, unser Ingenieurteam entwickelt maßgeschneiderte Lösungen für einzigartige Anwendungen.

Kontaktieren Sie JINPAT für maßgeschneiderte Lösungen für Schlupfringe
