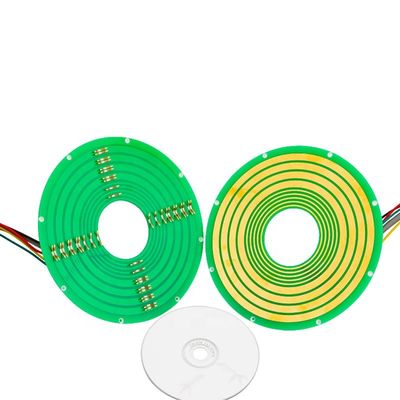

Pancake Slip Ring LPK-Serie mit 5 Schaltkreisen 12A Nennstrom und 240 VDC Spannung für Industriegeräte
Produktdetails
| Schaltungsnummer | 5 | Aktuelle Bewertung | 12a |
|---|---|---|---|
| Stromspannung | 240 VDC | Arbeitsgeschwindigkeit | 0 bis 60 U/min |
| Arbeitstemperatur | -20~+60℃ | Dielektrische Stärke | ≥ 500VAC@50Hz |
| Isolierung | 300 MΩ bei 300 VDC | Elektrisches Geräusch | ≤70mΩ |
| Kontaktmaterial | Edelmetall | Wohnmaterial | FR-4 |
| Lochdurchmesser | φ60mm | Schutznote | IP54 |
| Ethernet-Unterstützung | 1 Paar * 100 m | Dicke | 6mm |
| Stil | Pfannkuchenschleifring | ||
| Hervorheben | 5 Schaltkreise Pfannkuchen-Ring,12A Leistungsbewertung LPK-Rutschring,240 VDC Spannung Rotationsrutschring |
||
Produkt-Beschreibung
Pancake Slip Ring - 60 mm Lochgröße, 4 Schaltkreise mit Ethernet-Übertragung
Beschreibung des Produkts
Gute Preise nur bei Alibaba
Die...LPKS060-0412-E2ist ein kompakter Pfannkuchenrutschring aus der LPK-Serie von JINPAT, speziell für Rotationssysteme mit begrenztem vertikalen Einbauraum konzipiert.Dieser Rutschring verfügt sowohl über einen Kupferring als auch über einen Bürstenkontakt, der ein zentrales Loch für eine optimale Raumeffizienz umgibt.
Dieser Slipring ermöglicht eine kontinuierliche Drehung bei der Übertragung von Leistung oder Daten zwischen stationären und rotierenden Teilen in elektromechanischen Systemen.Das Standardgerät verfügt über goldene Kontakte an der Drehschnittstelle und farbcodierte Leitungen für vereinfachte elektrische Verbindungen.
Wesentliche Merkmale
- Fähigkeit zur Hochdrehgeschwindigkeit
- Zuverlässiger Kontakt mit Leichtbau
- Betrieb mit minimalem physikalischem Lärm
- 360° kontinuierliche Drehung für Leistungs- und Signalübertragung
- Keine Störungen oder Verbindungsabbrüche
- Schnelle Lieferung
Maßgeschneiderte Lösungen
- Fertigste Optionen für fotoelektrische Encoder
- Auswahl von Massiv- oder Hohlwellen
- Andere spezialisierte Lösungen
Technische Spezifikation
| Parameter | Wert |
|---|---|
| Schaltkreise | 5 |
| Aktuelles Rating | 4ckt*12A, 1 Paar*100M Ethernet |
| Spannung | 240 VDC |
| Dielektrische Festigkeit | ≥ 500VAC@50Hz zwischen Schaltkreisen |
| Isolierung | 300MΩ@300VDC |
| Elektrische Geräusche | ≤ 70mΩ |
| Arbeitsgeschwindigkeit | 0 bis 60 Umdrehungen pro Sekunde |
| Kontaktmaterial | Edelmetalle |
| Wohnungen | FR-4 |
| Durchmesser des Löchers | φ60 mm |
| Betriebstemperatur | -20°C bis +60°C |
| Schutzgrad | IP54 |
Hauptanwendungen
- Elektrische Geräte und Geräte
- Computertomographische Bildgebungsmaschinen für medizinische Zwecke
- Miniaturroboter
- LED-Anzeigensysteme
- Kompakte elektronische Geräte
Produktbilder
Über JINPAT Electronics
JINPAT Electronics wurde 1996 gegründet und ist ein führender Hersteller von industriellen Schieberingen für verschiedene Anwendungen.Schieberinge mit hoher StromstärkeWir unterstützen kundenspezifische Lösungen für spezielle Anforderungen wie Ethernet, USB, HDMI, Sensor, CAN Bus und andere Schnittstellen.
Alle Produkte werden unter unserem zertifizierten Qualitätsmanagementsystem ISO9001:2008/ISO14001:2015 hergestellt, um Zuverlässigkeit und Leistung zu gewährleisten.
